triflex® R TRC.40

System triflex® R Serie TRC.40

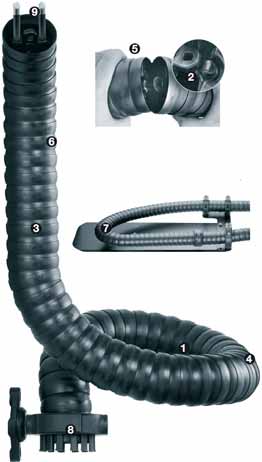

1. Mehrdimensional beweglich - Hohe Flexibilität bei komplizierten Bewegungen auch in der 6. Achse. Verdrehung von ca. ± 10° pro Kettenglied in der Längsachse möglich. Hierdurch wird ein Führen der Leitungen um schwierige Geometrien unterstützt
2. Hohe Zugkraftaufnahme durch besonderes "Trailer Prinzip" (= Prinzip Kugel / Kugelpfanne), bedeutet geschmeidige Bewegungen in allen Achsen mit einer getesteten Zugkraft von bis zu 100 N
3. Hervorragende mechanische Eigenschaften - Schlagfest, schmutzabweisend, robust, abriebfest und spänedicht. Gleiten über Störkanten und Schutz der Leitungen durch glatte Innen- und Außenkontur. Mit über 1 Mio. Zyklen im igus®-Labor getestet
4. Kleine Biegeradien und kleine Teilung - Für einen platzsparenden Einbau
5. Einfache Montage und Demontage möglich - ein Spritzgussteil, somit wenig Montageaufwand. Keine Trag-Elemente (z.B. Stahlseile, Federzüge etc.) längs der Zugkraft notwendig
6. Hohe Stabilität - durch außenliegende Anschläge, eindeutige Anschläge für Radius und Torsion
7. triflex® R-Set - kompaktes Universalmodul für alle Bewegungen am Roboter, wird an den vorhandenen Befestigungspunkten montiert
8. Rüstzeiten minimieren durch einfachste Anbindung und intelligentes Zubehör an Ihre Maschine/Roboter
9. Für spezielle Anwendungsfälle weiterhin lieferbar: Federstabmodule, Universalmontagesätze und FlexBar

triflex® R auch als ESD Variante erhältlich

Wann nehme ich die Serie TRC.40:

Wenn eine sichere Energiezuführung bei mehrachsigen 3D-Bewegungen gefordert ist
Wenn eine hohe Torsionsfähigkeit erforderlich ist
Wenn das System einfach zu kürzen und zu verlängern sein soll
Wenn ein kleiner Biegeradius gewünscht ist
Wenn hohe Zugkraftaufnahme wichtig ist
Wenn eine glatte, robuste Außenkontur gegen Verhaken wichtig ist

Wann nehme ich Serie TRC.40 nicht:

Für Kreisbewegungen mit hohen Lasten
System twisterchain®
Wenn eine leicht zu befüllende Variante erforderlich ist
System triflex® R TRE
Wenn eine kostengünstigere, weniger anspruchsvolle 3D-Lösung erwünscht ist
System triflex® R TRL

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Bi1 [mm]:
Bi2 [mm]:
Biegeradius R [mm]:
Kettenlänge [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
d1 [mm]:
d2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Federstabmodule und Zugentlastungen möglich

triflex® R Hitzeschutzmantel zum Schutz vor Schweiß- und Metallspritzern bis 600°C

Technische Daten

Zugentlastungen

Anschlusselemente

Anschlußelemente

Light Anschlußelemente

Pendellager

Anschlußelemente mit Biegeradienabstützung

unmontiert	montiert

Schnelle und einfache Fixierung
Kürzeste Stillstandszeiten beim Austausch einer befüllten triflex® R
Anschlusselement mit Zugentlastungszähnen lieferbar
Anschlusselement auch als Zwischenanbindung und mit Pendellager lieferbar
Schnellmontage mit unverlierbarem Schnappverschluss
Adaptionsbohrungen für gängige Robotertypen
End- oder Zwischenbefestigung möglich

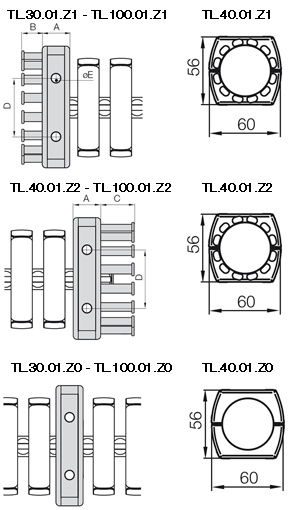

Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:

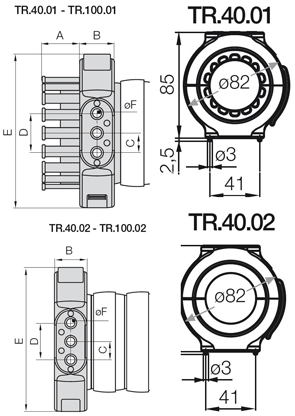

unmontiert	montiert

Standard für TRL-Version, aber auch kompatibel zu allen triflex® R Varianten (TRC/TRE)
Anschlußelement mit Zugentlastung oder als Zwischenanbindung
Kostengünstig und leicht
Für einfachere 3D-Bewegungen und Belastungen
Bestehend aus zwei Hälften, einfach zu montieren
Für die Kugelseite der TRE / TRC / TRCF Ketten müssen die Anschußelemente TL.Z2 verwendet werden


Art.-Nr. :
A [mm]:
B [mm]:
D [mm]:
E [mm]:

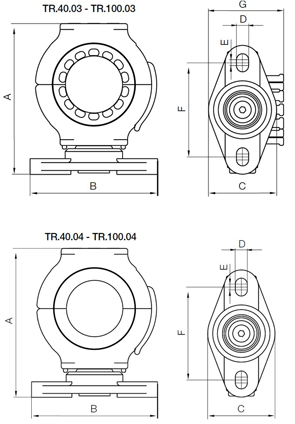

unmontiert	montiert

Um einen besseren und schonenderen Bewegungsablauf der zu führenden Leitungen zu gewährleisten, muss bei extremen Verdreh- und Biegewechseln ein Ausgleich geschaffen werden, speziell für Leitungen, deren Biegeradien extrem sensibel zu beachten sind (z.B Lichtleiterkabel)
2 Ausführungen (mit oder ohne Zugentlastung)
Pendelnde Lagerung mit wartungsfreien igubal® Gelenklagern
Minimierung der kritischen Biegewechsel
Bewegungen werden schonender gestaltet


Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:

unmontiert	montiert

Für triflex® e-ketten TRC·TRE·TRCF·TRL·TRLF
Die triflex® R Radienabstützung
stützt die triflex® R Energiezuführung
am meist belasteten Punkt
(Achse 6) ab
Ermöglicht eine höhere Betriebssicherheit
bei Roboteranwendungen
Zugentlastungen sind am Festpunkt und/oder am Mitnehmer möglich
1= Anschlusselement mit Radienabstützung nur für TR.40.09 - TR.100.09
2= Anschlusselement mit Radienabstützung nur für TR.125.09

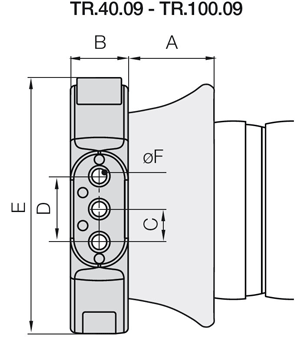

Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

Material Kettenglieder	igumid NB
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	80
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 V2
