Phụ kiện mới cho E4Q

Mở rộng bộ mô-đun E4Q

Dễ dàng luồn nhiều dây cáp mảnh – Vách ngắn cáp Hi.9 cho E4Q.58

Vách ngăn cáp Hi.9 mới, không đối xứng hiện có thể được sử dụng để dẫn hướng đơn giản cho nhiều loại cáp mỏng trong xích dẫn cáp E4Q. Có thể dễ dàng tạo thành các khoang hẹp bằng cách đặt lệch phần chèn 180°. e-chain® cũng rất dễ mở ở một bên, ngay cả khi nhiều dải phân cách được lắp đặt.

Gửi câu hỏi về vách ngăn cáp Hi.9 ngay bây giờ

Thông số kỹ thuật

Part No. for series	Vách ngăn không đối xứng	Tấm phôi giữa đa năng	Tấm phôi bên đa năng	Vách ngăn chung	Kệ gắn vào (X = mm)
E4Q.34/H4Q.34	34,9	34,21	34,22	34,23	S428.XXX
E4Q.44/H4Q.44	44,9	44,21	44,22	44,23	S428.XXX
E4Q.58/H4Q.58	58,9	58,21	58,22	58,23	S428.XXX
E4Q.82/H4Q.82	82,9	82,21	82,22	82,23	S428.XXX

Dễ dàng mở rộng e-chain – liên kết mở rộng cho E4Q.58

Liên kết mở rộng có thể được sử dụng để dễ dàng mở rộng cấu hình e-chain hiện có nhằm dẫn hướng một số lượng lớn cáp hoặc cáp đặc biệt nặng trong một máng cáp.

Gửi yêu cầu tìm hiểu sản phẩm ngay bây giờ

Phạm vi sản phẩm:

Mã sản phẩm Liên kết mở rộng
E4Q.58.Bi1/Bi2/Bi3.R.0

Dẫn hướng song song với xích – liên kết TUB cho E4Q.58

Dẫn hướng các dây cáp, ống mềm hoặc ống lượn sóng bổ sung song song với e-chain hiện có. Trang bị thêm thật dễ dàng – chỉ cần cài đặt hỗ trợ PMACLIP. Size từ 17-48mm.

Gửi yêu cầu liên kết TUB ngay bây giờ

Phạm vi sản phẩm:

Mã sản phẩm. Liên kết ngoài TUB ở bên phải*	Mã sản phẩm. Liên kết ngoài TUB bên trái*	Mã sản phẩm TUB liên kết bên ngoài ở cả hai bên*	Đối với chiều rộng danh nghĩa NW ø [mm]
E4Q.58.XXXTUBR.150.0	E4Q.58.XXXTUBL.150.0	E4Q.58.XXXTUB.150.0	17/23/29/36/48

*Khi nhìn từ đầu cố định

Mã sản phẩm PMACLIP		NW [mm]	A [mm]	B [mm]	C [mm]	H [mm]	E [mm]
I-BFH-17-0	17	30	20	34	20	68	M60
I-BFH-23-0	23	38,5	20	42	24	85	M60
I-BFH-29-0	29	45,5	20	56	31	99	M60
I-BFH-36-0	36	55,5	20	56	31	119	M60
I-BFH-48-0	48	67,5	20	68	37	143	M60

Cải tiến công nghệ

Khả năng thay đổi mở rộng cho nhiều loại cáp nhỏ
Dễ dàng dẫn cáp bổ sung và/hoặc thực hiện trọng lượng lấp đầy cao hơn
Đối với cáp và ống dẫn hướng ngang

Giảm thiểu chi phí

Phần bên trong e-chain® được sử dụng tối ưu
Liên kết mở rộng làm cho một e-chain® bổ sung trở nên không cần thiết
Thay thế nhanh chóng

Bằng chứng

Kết hợp các ưu điểm của dải phân cách đã được thử nghiệm và kiểm tra Hi.3 (dây dẫn hướng mỏng) và Hi.2 (mở đơn giản với độ ổn định an toàn) đang được sử dụng trong hàng triệu ứng dụng
Tối ưu hóa hơn nữa dựa trên các liên kết mở rộng E4 đã được thử và kiểm tra, đã được sử dụng trong nhiều ứng dụng
Dòng sản phẩm TUB dành cho hệ thống E4.1 và E4.1L được sử dụng thành công trong nhiều ứng dụng

Sự bền vững

Sử dụng nội thất bên trong của xích hiệu quả giảm tiêu hao vật liệu
Sử dụng tối ưu các nguồn lực hiện có
Hãy tái chế xích dẫn cáp đã bị đứt gãy của bạn với của igus. Bất kể nhà sản xuất nào.

Thiết kế đặc biệt của máng cáp E4Q

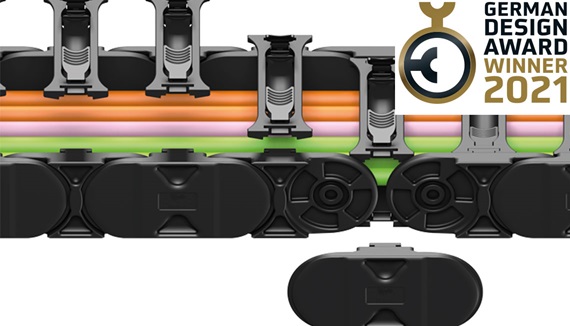

Xích dẫn cáp E4Q

Máng cáp thuộc dòng E4Q đã được phát triển để cung cấp giải pháp tốt nhất có thể cho ứng dụng có hành trình di chuyển dài và không có máng đỡ. Dựa trên tiêu chuẩn máng cáp E4.1 đã được chứng minh trong hơn 12 năm, dòng sản phẩm mới mang lại tuổi thọ sử dụng lâu dài và mức độ mô đun hóa cao.

Mua máng cáp sê-ri E4Q ngay bây giờ
