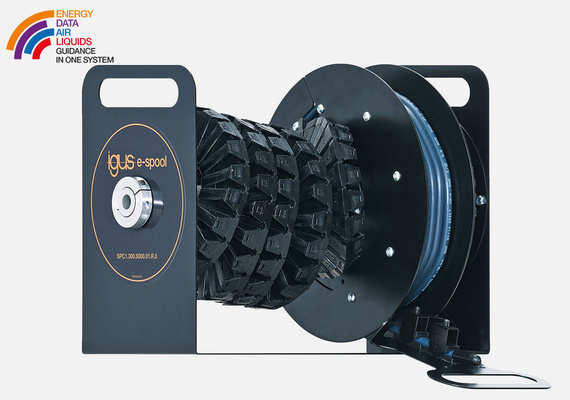

Hướng dẫn điền e-spool

Do ứng suất cơ học đặc biệt trong e-spool, chúng tôi khuyến nghị bạn nên sử dụng cáp chainflex của chúng tôi. Ngoài ra, chúng tôi kiến nghị bạn nên tuân thủ các quy tắc điền sau:

1. Cáp chỉ có thể được đặt cạnh nhau trong xích tuyến tính - không bao giờ đặt nhiều cáp chồng lên nhau!
2. Với cáp không có vỏ che chắn, nên sử dụng cáp chainflex có vỏ TPE bên ngoài nếu có thể.
3. Cáp có vỏ phải đến từ họ cáp chainflex họ CFROBOT.
4. Phải quan sát bán kính uốn cong tối đa của twisterband sử dụng.
5. Nếu có thể, hãy sử dụng vách ngăn để bảo vệ cáp chống chồng chéo và mài mòn. Để tận dụng không gian bên trong một cách tốt nhất có thể, hãy lắp đặt vách ngăn theo các đoạn thay thế.
6. Đặt cáp theo đường kính hoặc chèn bán kính uốn cong - loại nhỏ mỏng vào trong và loại lớn hơn hướng ra ngoài.
7. Áp dụng giảm căng cho cả hai đầu của cáp. Nút buộc cáp không được lắp theo hướng của xích.
8. Các dây cáp phải được lắp đặt trong twisterband với khoảng trống ở cả bên ngoài và bên trong so với trục xoay.

Các hướng dẫn lắp đặt

Trong trường hợp ứng dụng chuyển động theo chiều ngang, phải có bề mặt nhẵn để xích dẫn cáp có thể di chuyển.

Chỉ dẫn lắp ráp

Ví dụ thực tế
