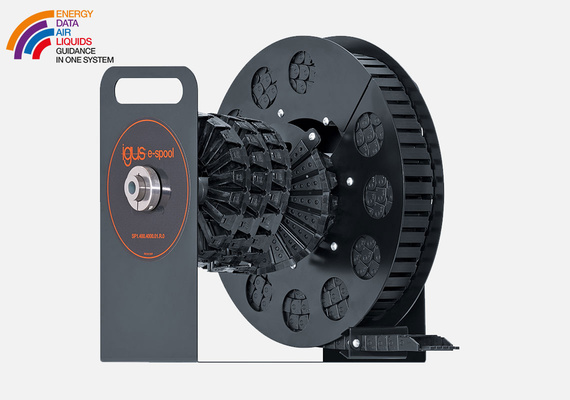

e-spool® compact - tang trống cáp điều khiển bằng lò xo không có cổ góp điện

Xích dẫn cáp e-spool compact giúp kéo dài hệ thống thêm 2 và 4 mét và tối ưu hóa không gian lắp đặt với xích dẫn cáp tuyến tính nhỏ hơn và xích twisterband. Giải pháp này phù hợp cho nhiều ứng dụng khác nhau có không gian lắp đặt hạn chế. Sản phẩm này không bị nhiễu khi truyền dẫn cáp và có thể lắp cáp một cách linh hoạt.

Có thể truyền dẫn các chất khác nhau (cáp điện, dữ liệu, cáp quang, khí, chất lỏng) trong cùng một hệ thống
Cung cấp điện theo mọi hướng
Cáp có thể được thêm vào hoặc thay đổi bất kỳ lúc nào
Tiết kiệm không gian và hầu như "vô hình"
Thiết kế rất nhẹ (dòng SP1.240 làm từ nhôm)
Tốc độ kéo dài và rút lại tối đa 1m/s
Cấu trúc nhôm siêu nhẹ

Các lĩnh vực ứng dụng điển hình:
máy trạm thủ công (manual workstations), máy trạm (workstations), dây chuyền lắp ráp, các ứng dụng nhỏ có thể thu giãn

Các thông số động lực

Vận tốc. Tối đa	1m/s
Gia tốc tối đa	2m/s²
Vận tốc ngang tối đa	1m/s
Gia tốc tối đa ở mặt bên	1 m/s² (theo bán kính) 0,25 m/s²(theo trục)

Cấu hình trực tuyến nhanh chóng

Mã sản phẩm	Chiều dài mở rộng	Nặng
	[mm]	[kg]
SP1.240.2000.01.L.0	2000	3,3	44.705.100 VND
SP1.240.2000.01.R.0	2000	3,3	44.705.100 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

Hướng dẫn điền e-spool

Do ứng suất cơ học đặc biệt trong e-spool, chúng tôi khuyến nghị bạn nên sử dụng cáp chainflex của chúng tôi. Ngoài ra, chúng tôi kiến nghị bạn nên tuân thủ các quy tắc điền sau:

1. Cáp chỉ có thể được đặt cạnh nhau trong xích tuyến tính - không bao giờ đặt nhiều cáp chồng lên nhau!
2. Với cáp không có vỏ che chắn, nên sử dụng cáp chainflex có vỏ TPE bên ngoài nếu có thể.
3. Cáp có vỏ phải đến từ họ cáp chainflex họ CFROBOT.
4. Phải quan sát bán kính uốn cong tối đa của twisterband sử dụng.
5. Nếu có thể, hãy sử dụng vách ngăn để bảo vệ cáp chống chồng chéo và mài mòn. Để tận dụng không gian bên trong một cách tốt nhất có thể, hãy lắp đặt vách ngăn theo các đoạn thay thế.
6. Đặt cáp theo đường kính hoặc chèn bán kính uốn cong - loại nhỏ mỏng vào trong và loại lớn hơn hướng ra ngoài.
7. Áp dụng giảm căng cho cả hai đầu của cáp. Nút buộc cáp không được lắp theo hướng của xích.
8. Các dây cáp phải được lắp đặt trong twisterband với khoảng trống ở cả bên ngoài và bên trong so với trục xoay.

Các hướng dẫn lắp đặt

Trong trường hợp ứng dụng chuyển động theo chiều ngang, phải có bề mặt nhẵn để xích dẫn cáp có thể di chuyển.
