Easy triflex® cho chuyển động 2D và 3D, lắp đặt từ hai bên

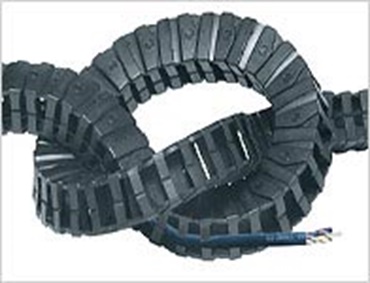

Dòng triflex® đã được phát triển để dẫn hướng cáp an toàn trong quá trình chuyển động 3D Trong trường hợp này, sự linh hoạt của ống hơi được nối với e-chain® với một cố định, bán kính đã được xác định. Với Easy triflex® sự lắp đặt của cáp và tubes là trò chơi trẻ em. Các loại cáp có thể lắp đặt vào e-chain® từ bên trên hoặc bên dưới thông qua các miệng Xích. Thiết kế kết cấu độc đáo này cho phép nhiều chuyển động khác nhau. Một ví dụ: Sự kết hợp liên kết của Xích nhựa cuốn cáp di chuyển theo trục đơn, đôi và gấp ba lần trong một e-chain®.
iF giải thưởng thiết kế cho thiết kế Easy triflex®

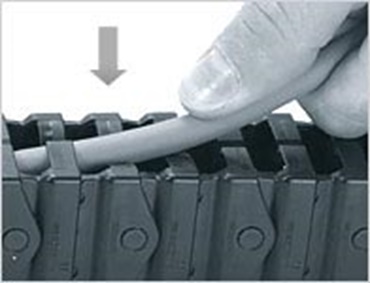

Lắp đặt rất dễ dàng - đơn giản đẩy vào và tháo cáp ra

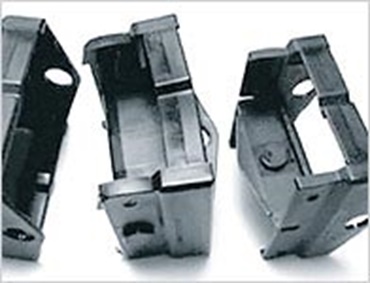

Rút ngắn hoặc kéo dài có thể tại "bất kỳ điểm nào"

Hướng dẫn cài đặt

Ghép nối, tách ra và lắp đặt Easy triflex®.
Hướng dẫn lắp đặt

Các Ứng dụng ví dụ:

Các ứng dụng cho các ngành công nghiệp khác nhau và trong phồng thí nghiệm của igus®
triflex®

Một hoặc hai hướng chuyển động

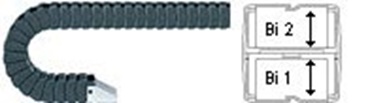

Một hướng di chuyển

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E332.25

Chiều cao bên trong hi: 25 mm
Bề rộng bên trong Bi: 25 mm
Bán kính cong R: 48 - 200 mm
Bước răng: 14.5 mm
e-chain®

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E332.32

Chiều cao bên trong hi: 32 mm
Bề rộng bên trong Bi: 32 mm
Bán kính cong R: 75 - 250 mm
Bước răng: 25 mm
e-chain®

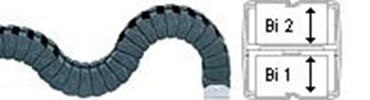

Hai hướng di chuyển

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E332.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 100 - 250 mm
Bước răng: 30 mm
e-chain®

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E332.75

Chiều cao bên trong hi: 75 mm
Bề rộng bên trong Bi: 75 mm
Bán kính cong R: 140 - 300 mm
Bước răng: 36 mm
e-chain®

Chuyển động ba hướng

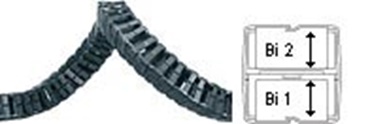

Ba hướng di chuyển

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E333.25

Chiều cao bên trong hi: 25 mm
Bề rộng bên trong Bi: 25 mm
Bán kính cong R: 48 - 200 mm
Bước răng: 14.5 mm
e-chain®

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E333.32

Chiều cao bên trong hi: 32 mm
Bề rộng bên trong Bi: 32 mm
Bán kính cong R: 75 - 250 mm
Bước răng: 25 mm
e-chain®


Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E333.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 100 - 250 mm
Bước răng: 30 mm
e-chain®

Easy triflex® Energy Echain® thích hợp cho chuyển động 2D và 3D E333.75

Chiều cao bên trong hi: 75 mm
Bề rộng bên trong Bi: 75 mm
Bán kính cong R: 140 - 300 mm
Bước răng: 36 mm
e-chain®

Hệ thống lắp đặt mô đun này đặc biệt thích hợp cho:

Ba trục chuyển động của máy móc

Cho các ứng dụng đơn giản trong rô bốt

Lắp đặt cáp nhanh chóng với hệ thống "easy"

Dễ dàng lắp đặt từ hai bên

Trong trường hợp mà yêu cầu hình dạng chữ nhật

Kết hợp với bán kính và trục khác nhau và hướng chuyển động

Rút ngắn hoặc kéo dài có thể tại "bất kỳ điểm nào"

Giá lắp đặt KMA với giảm căng

Ngành công nghiệp và ứng dụng điển hình

Công cụ máy

Robot

Thiết bị điều khiển

Hệ thống điều khiển vật liệu

Ngành sản xuất nhựa

Máy móc xây dựng

Sản xuất xe

Kỹ thuật cơ khí chung etc.

Y tế

Thiết bị

Nội thất cho văn phòng

iF-Design Award cho Easy triflex® Design




UL94-V2 classification




Chuyển động xoắn có thể
Xuất hàng trong vòng 10 - 14 ngày làm việc
