Dây cường lực fibre-rod | Linh hoạt, có lò xo phía trên robot công nghiệp

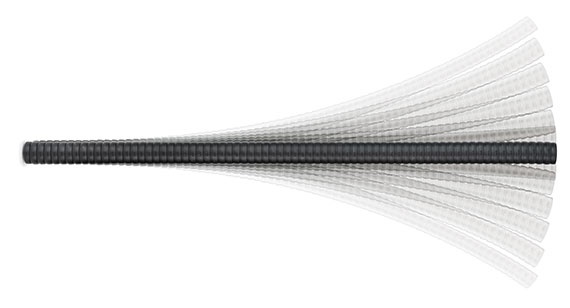

Hai dây cường lực fibre-rod trong e-chain® cho phép chuyển động lò xo

Mô-đun fibre-rod(chỉ dành cho TRC/TRE.B) - các giải pháp tùy chỉnh với phần mở rộng có hướng dẫn

So sánh với cáp khác trên robot
Tạo ra áp suất định hướng & nhất quán từ 700 đến 2000m
Được lắp ráp sẵn dưới dạng 1 bộ bao gồm triflex® R, các dây cường lực fibre-rod được chèn cố định
Không bị rối và giảm kéo sợi so với e-chain® lỏng lẻo
Triflex® R tự động quay về vị trí ban đầu

Sơ đồ mô-đun dây cường lực fibre-rod triflex® R

1: Các liên kết xích cố định được kết nối với nhau để bù cho chuyển động tương đối của cáp trong e-chain®.

2: Khu vực lắp giá đỡ của bộ lắp ghép đa năng (xem phụ kiện)

3: Chiều dài dây cường lực fibre-rod được bao gồm trong các bộ phận.

4: Xích (TRE.B hoặc TRC) không có cáp (có thể điều chỉnh riêng theo yêu cầu và do đó không bao gồm trong giao hàng).

5: Bộ bảo vệ tùy chọn thêm (TR.XX.30) cho xích.

6: Dây cường lực fibre-rod bên trong TRE.B hoặc TRC

Thông tin về lựa chọn sản phẩm phù hợp

Chiều dài tối đa được đề xuất của các mô-đun dây cường lực fibre-rod

Cho các dòng sản phẩm	max.
	[mm]
TRE.B/TRC.40	800
TRE.B/TRC.50	1000
TRE.B/TRC.60	1000
TRE.B/TRC.70	1200
TRE.B/TRC.85	1200
TRE.B/TRC.100	1400
TRE.B/TRC.125	1800

Mã số cấu trúc
ví dụ. TRE.F.70.1000.1.0.B
TRE -> Dòng
F --> Dây cường lực fibre-rod
70 -> Ø Chỉ số
1000 --> Chiều dài dây cường lực fibre-rod
1 --> Phiên bản
0 --> Màu đen
B --> Phiên bản B mạnh hơn 4 lần

Đặt hàng TRC dây cường lực fibre-rod (thiết kế kèm theo)

length [mm]:
Size:

Đặt hàng dây cường lực fibre-rod TRE.B (thiết kế mở)

length [mm]:
Size:

Phụ kiện để lắp ráp đúng mô-đun dây cường lực fibre-rod TRC và TRE.B

Lắp đặt phổ biến

Ống góc bằng thép không gỉ với giá đỡ được gắn chặt vào robot
Tùy chọn gắn chặt với giá đỡ để cố định dây cường lực fibre-rod trong ống.
Do đó, ống và dây cường lực fibre-rod có thể được định vị tự do
Thích ứng nhanh chóng và dễ dàng với các chương trình mới của robot
Hạn chế các vòng cáp và bộ phận gây nhiễu
Ống dẫn hướng triflex® R rất gần với cánh tay robot hoặc ngang với trục 6 để cho phép chuyển động xoay tối đa

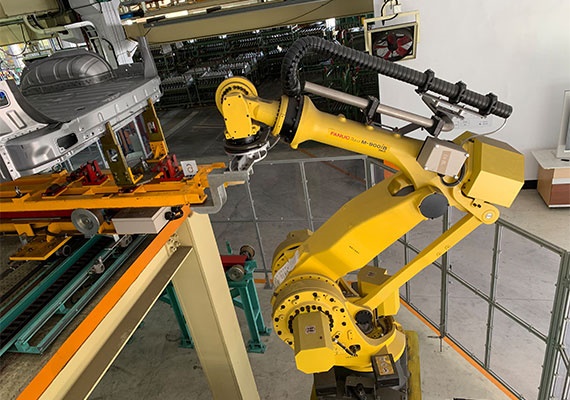

Bộ lắp ráp đa năng với TRE.B gắn trên Fanuc M-900iB/360

Mã sản phẩm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]	Kích thước. D [mm]	Kích thước. E [mm]	Trọng lượng [kg]
TR.40.80	74	40	8,4	475	325	3,925	21.210.992 VND
TR.50.80	74	40	8,4	475	325	3,925	21.740.598 VND
TR.60.80	74	40	8,4	625	325	5,166	23.260.028 VND
TR.70.80	75	80	12,6	875	575	13,242	30.212.204 VND
TR.85.80	75	80	12,6	875	575	13,551	32.388.730 VND
TR.100.80	75	80	12,6	875	575	13,512	32.462.716 VND
TR.125.80	75	80	12,6	875	575	14,361	58.098.238 VND
TR.912.099	75	80	12,5	325	625	5,166	13.287.802 VND
TR.920.579	75	80	12,5	325	625	5,166	19.293.208 VND
