Guidefast

Hệ thống tiết kiệm cung cấp năng lượng cho các dầm cần trục và cần trục trong nhà -
lắp đặt nhanh chóng như bộ môđun giải pháp

Máng dẫn guidefast được lắp ở bên hông con trượt của cần cẩu. Khi lắp đặt vào dầm cần trục, không cần hàn giá đỡ vào dầm. Lắp đặt nhanh chóng, vì máng dẫn chỉ cần được lắp vào giá đỡ cố định đã có sẵn và cố định lại bằng bộ kẹp cáp. Hơn nữa, số lượng linh kiện ít và chiều rộng máng cố định cũng giúp việc lắp đặt dễ dàng hơn.

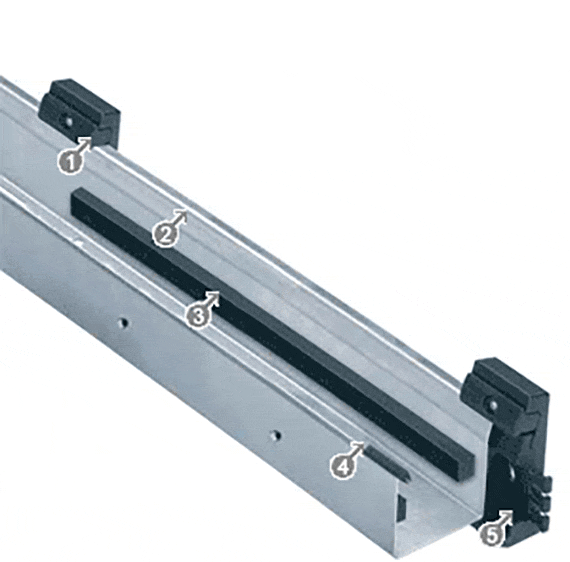

1

Khóa chặt nhanh và đơn giản bằng cách dùng kẹp ray

2

Máng dẫn đơn bằng sắt, chiều dài tiêu chuẩn 2 m

3

Chống mài mòn: thanh trượt dùng cho nguồn gắn ở trung tâm

4

Phần máng dẫn được nối với nhau bằng kẹp, tránh việc bị lệch

5

Tính năng thông minh: 2 kẹp giữ được tích hợp bộ giảm áp lực

Tiết kiệm tới 80% thời gian lắp đặt so với các hệ thống máng tiêu chuẩn

Lắp vừa hầu hết dầm cần trục tiêu chuẩn

2 phiên bản đai kẹp có bộ giảm sức căng để lắp ráp cáp tĩnh trên dầm cầu trục, đai kẹp có dung sai ± 5mm

Cho độ dài máng chuẩn 2.0 m – có, hoặc không có thanh trượt

Phù hợp cho mọi ứng dụng lắp bên hông - không chỉ dành để lắp trên cần trục

Dễ dàng lắp đặt nhờ các kiểu lỗ trên đai kẹp e-chain®

Vật liệu chuẩn: thép mạ kẽm. Cũng có sẵn sản phẩm bằng thép không gỉ. Vật liệu 1.4301 (AISI 304) hoặc phủ lớp sơn bột tĩnh điện đen

Độ dẫn điện theo tiêu chuẩn DIN EN 61537: theo tiêu chuẩn với đầu nối đặc biệt

Được thử nghiệm trong thời gian dài để chịu rung lắc và môi trường khắc nghiệt

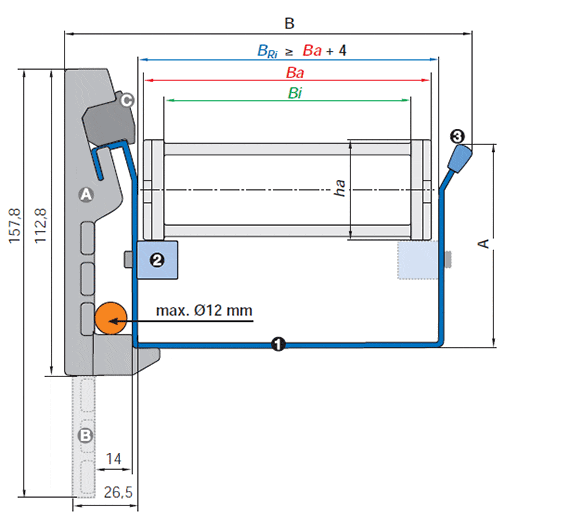

Linh kiện - Bộ giá đỡ
A - Phiên bản 01 - giá đỡ ngắn
B - Phiên bản 02 - giá đỡ dài
C - Kẹp khối, mã sản phẩm. GF9.2.10

Ba = chiều rộng ngoài e-chains®
Bi = chiều rộng lọt lòng e-chains®
ha = chiều cao ngoài e-chains®
BRi = chiều rộng lọt lòng máng = BRi ≥ Ba + 4

2 phiên bản: giá đỡ có tích hợp đầu căng cáp:
A - Phiên bản 01 - giá đỡ ngắn
B - Phiên bản 02 - giá đỡ dài

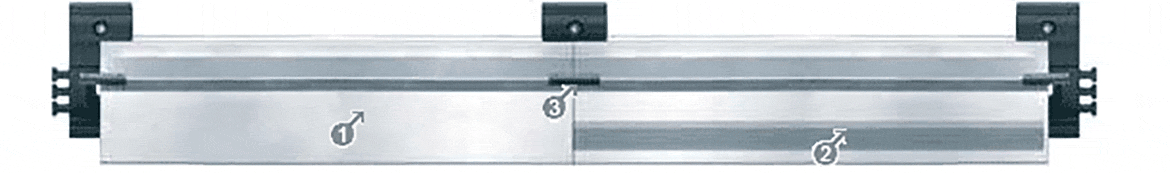

Máng dẫn hướng guidefast Thành phần - Bộ guidefast1. Máng, 2 m mỗi cái
2. Thanh trượt nhựa, 2 m mỗi cái, có thể tuỳ chọn
3. Kẹp, mã số 908.467

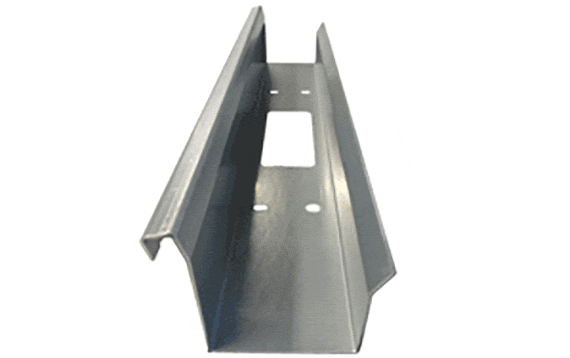

Mục hướng dẫn

Chiều dài chuẩn: 2000 mm

Vật liệu chuẩn: Thép mạ kẽm

Mỗi yếu tố đều có một chổ mở cho cable feed

Phiên bản với thanh trượt đã lắp đặt cũng có sẵn

Mã số khác nhau theo kích thước - vui lòng xem thêm chi tiết trên bảng bên dưới

Width [mm]:


Mã số sản phẩm Cho e-chains®: có hoặc không có Chiều rộng lọt lòng
trong		 A B
    Máng trượt BRi [mm] [mm] [mm]
Tổng quan về hệ thống Guidefast GF91.30.025.2000 1500.025.RRR.0 without glide bar 42,5 61 81 2.824.426 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF91.30.050.2000 1500.050.RRR.0 without glide bar 67,5 61 106 2.869.152 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.30.03.2000 E2.26.038.RRR.0 | 2500.03.RRR.0 without glide bar 58 75 97 3.202.716 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.30.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 without glide bar 77 75 115,5 3.231.976 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.30.07.2000 E2.26.077.RRR.0 | 2500.07.RRR.0 without glide bar 97 75 135,5 3.254.130 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.30.09.2000 2500.09.RRR.0 without glide bar 109 75 148 3.267.506 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.30.10.2000 2500.10.RRR.0 without glide bar 123 75 161,5 3.277.538 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.30.05.2000 E2.38.050.RRR.0 | 2700.05.RRR.0 without glide bar 70 105 108,5 3.277.538 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.30.07.2000 E2.38.075.RRR.0 | 2700.07.RRR.0 without glide bar 95 105 133,5 3.458.114 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.30.10.2000 E2.38.100.RRR.0 | 2700.10.RRR.0 without glide bar 120 105 158,5 3.470.236 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF91.31.025.2000 1500.025.RRR.0 with glide bar 42,5 61 81 4.571.666 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF91.31.050.2000 1500.050.RRR.0 with glide bar 67,5 61 106 4.616.392 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.31.03.2000 E2.26.038.RRR.0 | 2500.03.RRR.0 with glide bar 58 75 97 5.783.030 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.31.05.2000 E2.26.057.RRR.0 | 2500.05.RRR.0 with glide bar 77 75 115,5 4.979.216 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.31.07.2000 E2.26.077.RRR.0 | 2500.07.RRR.0 with glide bar 97 75 135,5 5.002.206 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.31.09.2000 2500.09.RRR.0 with glide bar 109 75 148 5.847.402 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF92.31.10.2000 2500.10.RRR.0 with glide bar 123 75 161,5 5.024.778 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.31.05.2000 E2.38.050.RRR.0 | 2700.05.RRR.0 with glide bar 70 105 108,5 5.024.778 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.31.07.2000 E2.38.075.RRR.0 | 2700.07.RRR.0 with glide bar 95 105 133,5 5.205.772 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF95.31.10.2000 E2.38.100.RRR.0 | 2700.10.RRR.0 with glide bar 120 105 158,5 5.217.058 VND Tổng quan về hệ thống Guidefast
Thêm về phần đã lựa chọn:
Tổng quan về hệ thống Guidefast 3D CAD
Tổng quan về hệ thống Guidefast Yêu cầu báo giá
Tổng quan về hệ thống Guidefast myCatalog
Guidefast rầm chia ngắn

Rầm chia phiên bản ngắn

Giao kèm với bộ kẹp cáp và vít

Bộ kẹp cáp được kèm theo. Độ dẫn điện đúng theo tiêu chuẩn DIN EN 61537

Một vài lựa chọn để siết chặt cáp cố định, giúp tiết kiệm không gian hơn phiên bản cáp dài

Khoảng cách tiêu chuẩn để lắp đặt máng đỡ: 1 giá đỡ/mét

Số bài viết
Tổng quan về hệ thống Guidefast GF9.2.12 guidefast, short version support – standard clamping block 407.550 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF9.2.12.CD guidefast, short version support - clamping block with conductivity 1.951.224 VND Tổng quan về hệ thống Guidefast
Thêm về phần đã lựa chọn:
Tổng quan về hệ thống Guidefast 3D CAD
Tổng quan về hệ thống Guidefast Yêu cầu báo giá
Tổng quan về hệ thống Guidefast myCatalog

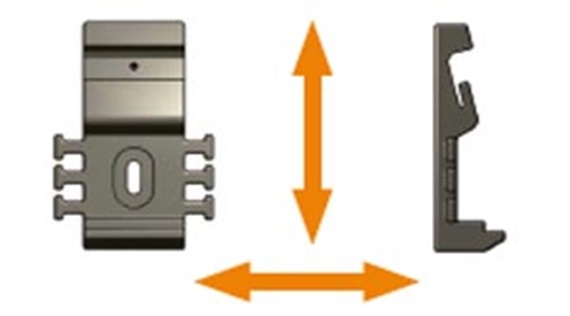

Điều chỉnh theo chiều dọc và ngang
Guidefast rầm chia dài

Rầm chia phiên bản dài

Giao kèm với bộ kẹp cáp và vít

Bộ kẹp cáp được kèm theo. Độ dẫn điện đúng theo tiêu chuẩn DIN EN 61537

Nhiều lựa chọn khóa dành cho cáp cố định

Khoảng cách tiêu chuẩn để lắp đặt máng đỡ: 1 giá đỡ/mét

Số bài viết
Tổng quan về hệ thống Guidefast GF9.2.11 guidefast, long version support – standard clamping block 440.154 VND Tổng quan về hệ thống Guidefast
Tổng quan về hệ thống Guidefast GF9.2.11.CD guidefast, long version support - clamping block with conductivity 1.983.410 VND Tổng quan về hệ thống Guidefast
Thêm về phần đã lựa chọn:
Tổng quan về hệ thống Guidefast 3D CAD
Tổng quan về hệ thống Guidefast Yêu cầu báo giá
Tổng quan về hệ thống Guidefast myCatalog

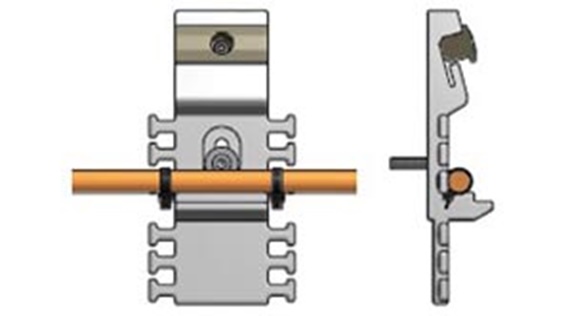

Rầm chia với giảm căng lắp đặt sẵn để lắp lặt hỗ trợ cáp điện trên dầm cần trục

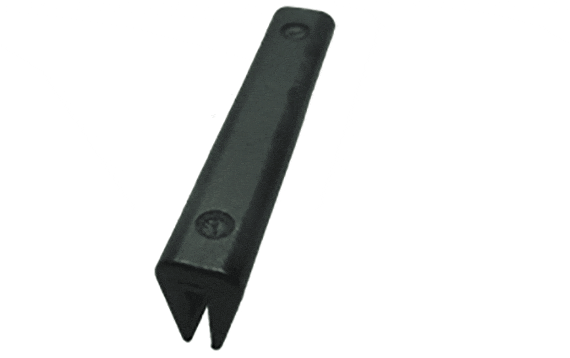

Đầu nối

Mang đến kết nối không bị gián đoạn giữa hai mảnh

Lắp đặt bằng búa cao su

Khi đặt hàng máng dẫn hướng guidefast > 1000mm, bạn sẽ được tặng một đầu nối.

Số hiệu mặt hàng
Tổng quan về hệ thống Guidefast 908.467 12.540 VND Tổng quan về hệ thống Guidefast
Thêm về phần đã lựa chọn:
Tổng quan về hệ thống Guidefast 3D CAD
Tổng quan về hệ thống Guidefast PDF
Tổng quan về hệ thống Guidefast Yêu cầu báo giá
Tổng quan về hệ thống Guidefast myCatalog

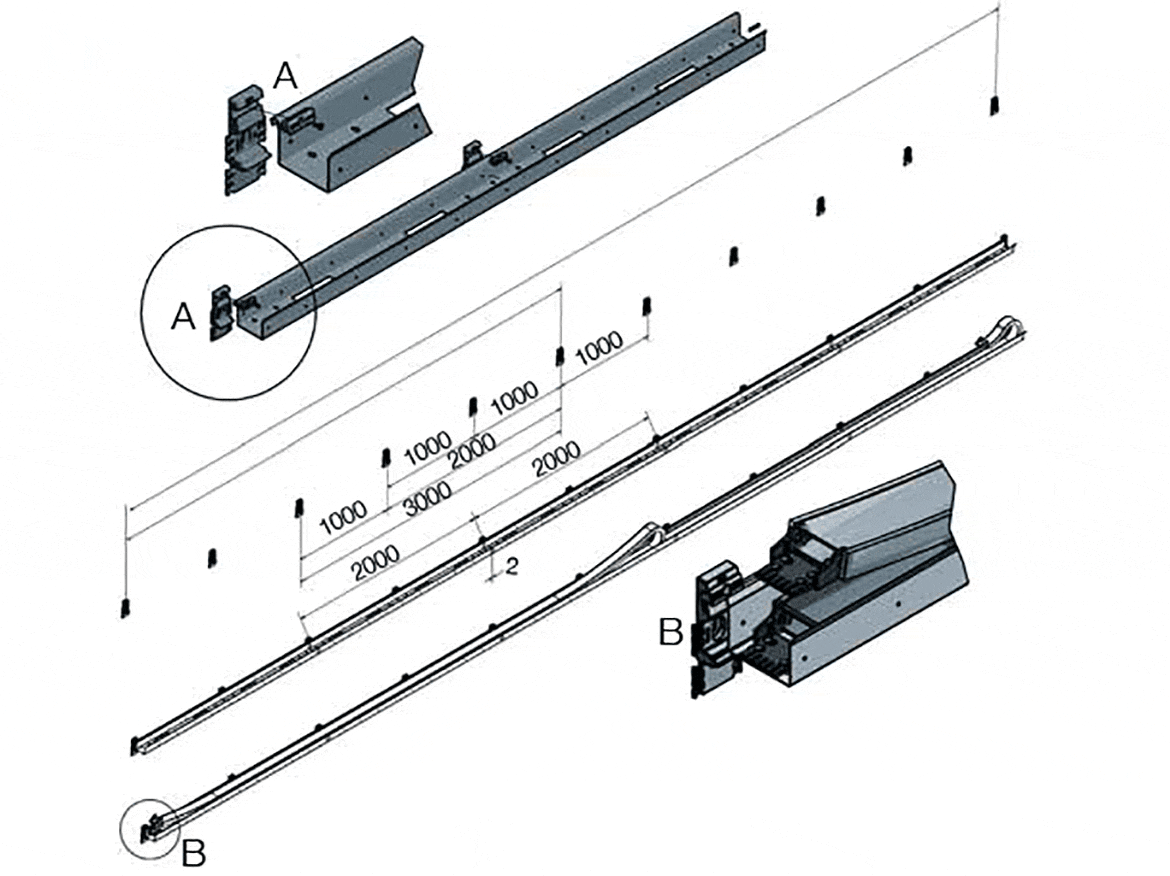

Lắp đặt nhanh chóng với một vài động tác tay - guidefast máng dẫn hướng
Lắp đặt thông qua vít/ren trực tiếp trên dầm cần trục

Thêm thông tin:

Xuất hàng trong vòng 10 - 14 ngày làm việc
