Biên dạng

• Những gì cần thiết: các xích dẫn cáp E4.1 trong các phiên bản mở (E4.56) và đóng (R4.56)
• Các yêu cầu:các hệ thống xích dẫn cáp với chuyển động đứng, nằm, treo hoặc trượt tuyến tính có thể xử lý một số lượng lớn cáp và ống mềm cho nguồn điện, dữ liệu, khí nén và thủy lực; trọng lượng cáp cao (lên đến 10kg mỗi m); những hành trình dài (lên đến 70m) và bảo vệ khỏi tia lửa, bụi bẩn
• Ngành:máy công cụ, hệ thống hàn
• Thành công cho khách hàng:   chốt chặn của hệ thống nguồn cấp cho phép hấp thụ lực tối đa và đảm bảo độ ổn định cao, ngay cả trong những hành trình dài; E4.56 đóng cung cấp sự bảo vệ lý tưởng khỏi mạt cưa; Việc chuyển đổi từ xích dẫn cáp thép sang hệ thống xích dẫn cáp nhựa cũng làm giảm đáng kể mức độ tiếng ồn của hệ thống

Các hệ thống robot Carl Cloos Schweißtechnik GmbH được kết nối sử dụng hệ thống nguồn cấp R4.56 trong những hành trình dài. Chúng đảm bảo hoạt động yên tĩnh.

Vấn đề

Các hệ thống hoàn toàn tự động của Carl Cloos Schweißtechnik GmbH đáp ứng các tiêu chuẩn an toàn cao nhất, cũng áp dụng cho các hệ thống nguồn cấp được sử dụng. Ứng dụng yêu cầu các hệ thống này di chuyển cáp và nguồn cấp, dữ liệu, khí nén và thủy lực, trơn tru trong các cấu hình treo, đứng, nằm, trượt tuyến tính. Đặc biệt, quy trình hàn tandem đòi hỏi một xích dẫn cáp có thể quản lý các tải bổ sung từ cáp và ống mềm mà không gặp bất kỳ sự cố nào. Cloos đã phát triển quy trình này vào năm 1996. Nó liên quan đến hai vòng cung cháy trong một bể nóng chảy chung. Kết quả là quá trình hàn nhanh hơn tạo ra các đường nối dài hơn và tăng tốc độ lắng đọng. Nhìn chung, các cáp và ống mềm bổ sung tạo ra trọng lượng lên đến mười kg.
Người chế tạo máy cũng cần một giải pháp xích dẫn cáp cho một hệ thống khác để sản xuất khung tủ điều khiển có chiều dài, chiều rộng và chiều cao có thể thay đổi rất nhiều. Hệ thống sản xuất khung hàn hoàn toàn tự động bao gồm 15 robot được kết nối, nhiều tay máy và công nghệ điều khiển mở rộng để phối hợp các quy trình sản xuất. Hệ thống Cloos và chuyển đổi rộng rãi đã cải thiện đáng kể thời gian chu kỳ và giảm thời gian ngừng hoạt động một cách nhất quán.

Giải pháp

Xích dẫn cáp E4.56 từ dòng E4.1 được chứng minh là giải pháp tối ưu, bao gồm cả cho quy trình hàn mới. Các thanh chặn dọc của hệ thống nguồn cấp cho phép hấp thụ lực tối đa và đảm bảo độ ổn định tuyệt vời, ngay cả đối với những đoạn hành trình dài không giá đỡ.
e-chain có thiết kế undercut, mang lại độ ổn định xoắn lớn và chiều rộng của nó có thể thay đổi. Dòng ống kín R4.56 được sử dụng để dẫn đường cho bất cứ nơi nào phải tính đến tia lửa, bụi bẩn hoặc bụi. Nó cung cấp khả năng bảo vệ lý tưởng cho cáp và ống mềm. Tiếp cận chậm, dừng đột ngột và tốc độ 1,7 m/s là những yêu cầu đặc biệt mà E4.56 không gặp vấn đề gì khi thực hiện. Trong lĩnh vực máy móc xây dựng, hành trình của robot hàn có thể đạt tới 70 mét. Các kịch bản ứng dụng khác là trong ngành công nghiệp đường sắt và ô tô, sản xuất xe tiện ích và máy móc nông nghiệp.
Trong hệ thống sản xuất tủ điều khiển, một số xích dẫn cáp R4.56 và E4.56 từ dòng E4.1 phục vụ ở các cấu hình trượt, treo và đứng. Người chế tạo máy đã sử dụng xích dẫn cáp thép nhưng chúng rất ồn. Mặt khác, xích dẫn cáp R4.56 và E4.56 được làm từ các nhựa tribo không cần bảo trì. Do đó, chúng không chỉ đặc biệt nhẹ và chống mài mòn mà còn yên tĩnh. Một phanh tích hợp trên các thanh dừng bán kính cũng giúp giảm bớt tiếng ồn khi dừng xe và lăn bánh. Đó là đặc điểm chất lượng mà khách hàng của Cloos đánh giá cao.

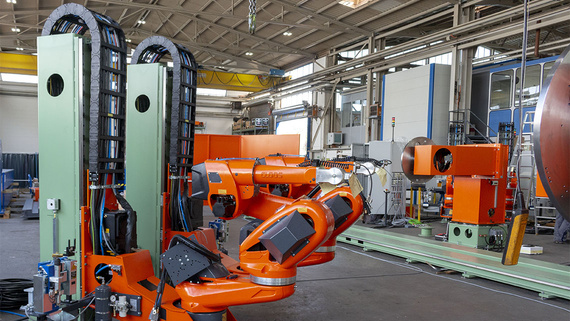

Một cài đặt mới có sáu trạm, mỗi trạm có hai robot hàn. Để đảm bảo dẫn hướng cáp đáng tin cậy, các kỹ sư thiết kế đã sử dụng xích dẫn cáp E4.56.

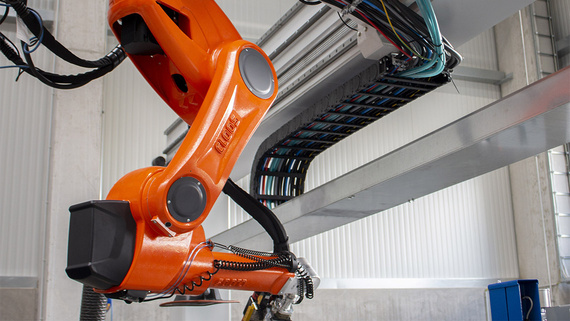

Dòng xích dẫn cáp E4.56 hoạt động tốt ngay cả khi có chiều dài không cần giá đỡ và tải nặng.

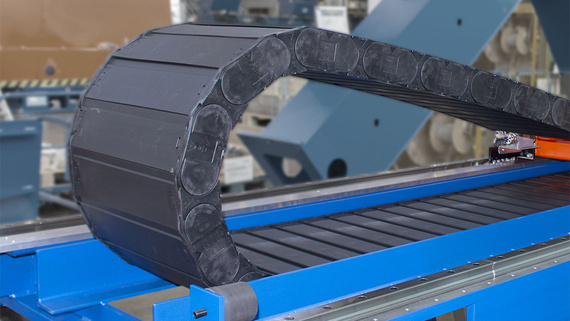

Vỏ R4.56 bảo vệ cáp khỏi bụi bẩn.

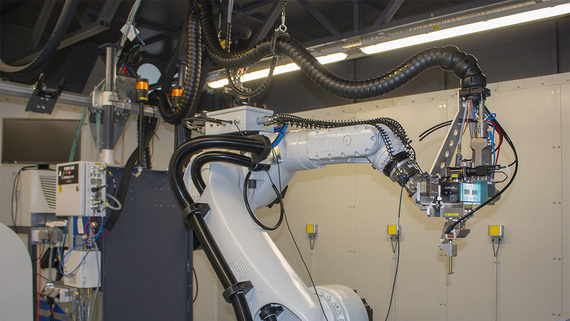

Các xích dẫn cáp triflex R ba chiều được sử dụng để dẫn hướng cáp trong robot laser.
