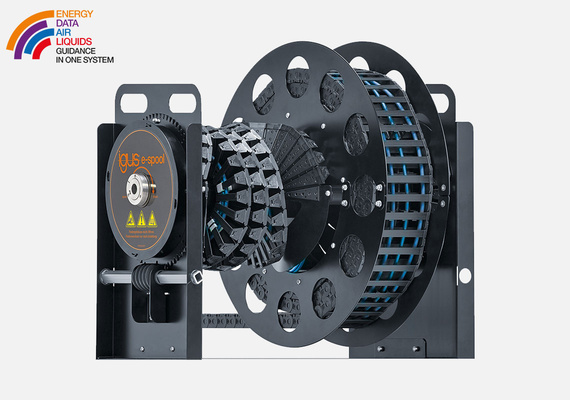

e-spool® chuẩn và tùy chọn HD

Với xích dẫn cáp e-spool® tiêu chuẩn và các tùy chọn HD, dây cáp được quấn trong xích dẫn cáp theo một cách rất tiết kiệm không gian. Các loại cáp và các chất khác nhau có thể được dẫn hướng mà không lo bị gián đoạn bằng cách sử dụng xích dẫn cáp twisterband. Việc điều chỉnh và mở rộng để lắp thêm cáp cũng có thể được thực hiện vào bất cứ lúc nào sau đó.

Cung cấp năng lượng linh hoạt - dẫn hướng các phương tiện khác nhau trong một hệ thống
Sử dụng linh hoạt - có thể dẫn hướng cho cáp nguồn theo bất kỳ hướng nào
Tiết kiệm chi phí - xích dẫn cáp twisterband dùng cho ứng dụng có chuyển động quay
Tiết kiệm không gian - xích dẫn cáp tự thu lại thành một khối nhỏ gọn
Không có ứng suất căng trên cáp
Cáp có thể được thêm vào hoặc thay đổi bất kỳ lúc nào
Giải thưởng iF về thiết kế sản phẩm vào năm 2013

Cấu hình trực tuyến nhanh chóng

Linh hoạt hơn:

Trái ngược với trường hợp trong các tiếp điểm trượt, cáp cũng có thể được kết nối xuyên suốt cho dữ liệu, khí nén và chất lỏng và trên hết, có thể được thay thế hoặc sửa đổi bất cứ lúc nào.

Thông số kỹ thuật


Vận tốc v	Tối đa 1 m/s
Gia tốc a	Tối đa 1 m/s²
Vận tốc ngang tối đa	Tối đa 1 m/s
Gia tốc ở mặt bên	Tối đa 1 m/s² (tại tâm) / 0,25m/s² (tại trục)
Phạm vi nhiệt độ	0-70°C / Tùy chọn HD: 0-80°C
Điền trọng lượng theo chiều dọc	Tối đa 1kh/m

e-spool® tiêu chuẩn - với xích dẫn cáp và 1 hoặc 2 xích twisterband

Phiên bản với một twisterband:

length [mm]:

Mã sản phẩm	Dài	Nặng
	[mm]	[kg]
SP1.400.4000.01.L.0	4000	13,5	71.177.040 VND
SPHD1.400.4000.01.L.0	4000	17,2	77.484.242 VND
SPHD1.400.4000.01.R.0	4000	17,2	77.484.242 VND
SP1.400.4000.01.R.0	4000	13,5	71.177.040 VND
SP1.600.4000.03.R.0	4000	33	128.502.396 VND
SP1.700.7000.03.R.0	7000	38	136.506.260 VND
SP1.850.14000.03.R.0	14000	48	158.580.004 VND
SP1.600.4000.03.L.0	4000	33	128.502.396 VND
SP1.700.7000.03.L.0	7000	38	136.506.260 VND
SP1.850.14000.03.L.0	14000	48	158.580.004 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu báo giá

myCatalog

R = kéo dài sang phải; L = kéo dài sang trái

Phiên bản với hai twisterband:

length [mm]:

Mã sản phẩm	Dài	Nặng
	[mm]	[kg]
SP2.600.4000.03.R.0	4000	40	149.768.564 VND
SP2.700.7000.03.R.0	7000	45	158.466.308 VND
SP2.850.14000.03.R.0	14000	55	186.290.896 VND
SP2.600.4000.03.L.0	4000	40	149.768.564 VND
SP2.700.7000.03.L.0	7000	45	158.466.308 VND
SP2.850.14000.03.L.0	14000	55	186.290.896 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

R = kéo dài sang phải; L = kéo dài sang trái

e-spool® với tùy chọn HD - với xích dẫn cáp và 1 hoặc 2 xích twisterband

Phiên bản với một twisterband:

length [mm]:

Mã sản phẩm	Dài	Nặng
	[mm]	[kg]
SPHD1.600.4000.03.L.0	4000	52	147.903.866 VND
SPHD1.700.7000.03.L.0	7000	56,5	156.274.734 VND
SPHD1.850.14000.03.L.0	14000	67	178.971.716 VND
SPHD1.600.4000.03.R.0	4000	52	147.903.866 VND
SPHD1.700.7000.03.R.0	7000	56,5	156.274.734 VND
SPHD1.850.14000.03.R.0	14000	67	178.971.716 VND
SPHD1.1200.21000.01.0	21000	52	Theo yêu cầu

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

R = kéo dài sang phải; L = kéo dài sang trái

Phiên bản với hai twisterband:

length [mm]:

Mã sản phẩm	Dài	Nặng
	[mm]	[kg]
SPHD2.600.4000.03.L.0	4000	59	166.559.624 VND
SPHD2.700.7000.03.L.0	7000	64	175.566.270 VND
SPHD2.850.14000.03.L.0	14000	74	206.738.620 VND
SPHD2.600.4000.03.R.0	4000	59	166.559.624 VND
SPHD2.700.7000.03.R.0	7000	64	175.566.270 VND
SPHD2.850.14000.03.R.0	14000	74	206.738.620 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

R = kéo dài sang phải; L = kéo dài sang trái

Hướng dẫn điền e-spool

Do ứng suất cơ học đặc biệt trong e-spool, chúng tôi khuyến nghị bạn nên sử dụng cáp chainflex của chúng tôi. Ngoài ra, chúng tôi kiến nghị bạn nên tuân thủ các quy tắc điền sau:

1. Cáp chỉ có thể được đặt cạnh nhau trong xích tuyến tính - không bao giờ đặt nhiều cáp chồng lên nhau!
2. Với cáp không có vỏ che chắn, nên sử dụng cáp chainflex có vỏ TPE bên ngoài nếu có thể.
3. Cáp có vỏ phải đến từ họ cáp chainflex họ CFROBOT.
4. Phải quan sát bán kính uốn cong tối đa của twisterband sử dụng.
5. Nếu có thể, hãy sử dụng vách ngăn để bảo vệ cáp chống chồng chéo và mài mòn. Để tận dụng không gian bên trong một cách tốt nhất có thể, hãy lắp đặt vách ngăn theo các đoạn thay thế.
6. Đặt cáp theo đường kính hoặc chèn bán kính uốn cong - loại nhỏ mỏng vào trong và loại lớn hơn hướng ra ngoài.
7. Áp dụng giảm căng cho cả hai đầu của cáp. Nút buộc cáp không được lắp theo hướng của xích.
8. Các dây cáp phải được lắp đặt trong twisterband với khoảng trống ở cả bên ngoài và bên trong so với trục xoay.

Các hướng dẫn lắp đặt

Trong trường hợp ứng dụng chuyển động theo chiều ngang, phải có bề mặt nhẵn để xích dẫn cáp có thể di chuyển.
