Kết nối, bộ trao đổi nhanh và giảm căng cho triflex® R

Mối nối hạng nặng

cho trục 6 kẹp

Đối với cáp có tiết diện lớn
Đối với ống thủy lực nặng
Cấu hình chữ C kép để gắn chặt kẹp CFX
Kẹp CFX không bao gồm trong giao hàng

Lưu ý: đường kính khung kẹp tiêu chuẩn là 30 mm. 32mm và 34mm có sẵn theo yêu cầu.

Mã sản phẩm	Kẹp Ø in mm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]	Kích thước. D [mm]
TR.60.20.30	30	175	126	126	122	8.894.204 VND
TR.65.20.30	30	175	126	126	122	8.906.744 VND
TR.65.200.20.30	30	175	126	126	122	9.208.958 VND
TR.70.20.30	30	175	126	126	122	8.913.432 VND
TR.85.20.30	30	175	153	155	149	9.357.348 VND
TR.85.240.20.30	30	175	153	155	149	9.779.110 VND
TR.100.20.30	30	175	153	155	149	9.376.576 VND
TR.125.20.30	30	180	190	190	175	17.647.542 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

PDF

Yêu cầu báo giá

myCatalog

Đầu nối hạng nặng - bán kính hỗ trợ

cho trục 6 kẹp

Hỗ trợ bán kính cung cấp thêm độ ổn định và an toàn
Đối với cáp có tiết diện lớn
Đối với ống thủy lực nặng
Cấu hình chữ C kép để gắn chặt kẹp CFX
Kẹp CFX không bao gồm trong giao hàng

Đầu nối hạng nặng triflex R với sự hỗ trợ bán kính, 3D

Đầu nối hạng nặng triflex R với hỗ trợ bán kính, kỹ thuật

Lưu ý: đường kính khung kẹp tiêu chuẩn là 30 mm. 32mm và 34mm có sẵn theo yêu cầu.

Mã sản phẩm	Kẹp Ø in mm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]	Kích thước. D [mm]	Kích thước. E [mm]
TR.60.23.30	30	209	126	130	122	38	14.268.430 VND
TR.65.23.30	30	214	126	130	122	45	14.295.600 VND
TR.70.23.30	30	214	126	130	122	43	14.326.114 VND
TR.85.23.30	30	222	155	155	149	49	16.115.572 VND
TR.100.23.30	30	240	155	155	149	67	19.221.312 VND
TR.125.23.30	30	252	190	190	175	72	35.682.988 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

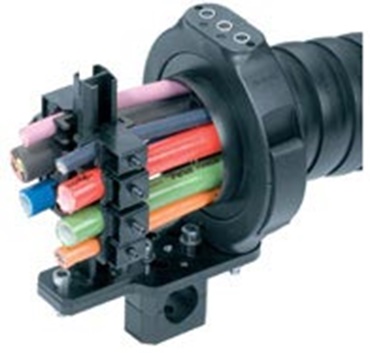

Kết nối nhỏ gọn với bộ giảm căng

cho trục 6 kẹp

Với tính năng giảm căng cho cáp và ống mềm
Bảo vệ cáp an toàn và đơn giản bằng dây buộc cáp
Các tùy chọn điều chỉnh khác nhau

Đầu nối nhỏ gọn triflex R với tính năng giảm căng, 3D

Đầu nối nhỏ gọn triflex R với bộ giảm căng, kỹ thuật

Lưu ý: đường kính khung kẹp tiêu chuẩn là 30 mm. 32mm và 34mm có sẵn theo yêu cầu.

Mã sản phẩm	Kẹp Ø in mm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]	Kích thước. D [mm]
TR.40.21.01.30	30	110	85	84,5	17,8	7.656.506 VND
TR.50.21.01.30	30	110	85	84,5	21	7.759.334 VND
TR.60.21.01.30	30	110	126	126	25	8.171.900 VND
TR.65.21.01.30	30	110	126	126	25	8.234.182 VND
TR.65.200.21.01.30	30	110	126	126	25	8.558.132 VND
TR.70.21.01.30	30	110	126	126	25	8.299.390 VND
TR.85.21.01.30	30	110	153	155	38	8.754.174 VND
TR.85.240.21.01.30	30	110	153	155	38	9.054.298 VND
TR.100.21.01.30	30	110	153	155	38	8.784.270 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

Kết nối nhỏ gọn mà không có bộ giảm căng

cho trục 6 kẹp

Không có bộ giảm căng
Tiết kiệm không gian
Các tùy chọn điều chỉnh vô hạn khác nhau

Đầu nối kẹp nhỏ gọn mà không có bộ giảm căng

Đầu nối triflex R nhỏ gọn mà không có bộ giảm căng, 3D

Đầu nối triflex R nhỏ gọn mà không có bộ giảm căng, kỹ thuật

Lưu ý: đường kính khung kẹp tiêu chuẩn là 30 mm. 32mm và 34mm có sẵn theo yêu cầu.

Mã sản phẩm	Kẹp Ø in mm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]
TR.40.21.02.30	30	110	85	84,5	7.638.532 VND
TR.50.21.02.30	30	110	85	84,5	7.750.556 VND
TR.60.21.02.30	30	110	126	126	8.144.312 VND
TR.65.21.02.30	30	110	126	126	8.203.250 VND
TR.65.200.21.02.30	30	110	126	126	8.505.464 VND
TR.70.21.02.30	30	110	126	126	8.256.336 VND
TR.85.21.02.30	30	110	153	155	8.572.344 VND
TR.85.240.21.02.30	30	110	153	155	8.887.516 VND
TR.100.21.02.30	30	110	153	155	8.608.292 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

Bộ trao đổi nhanh

cho trục 6 kẹp

Thay đổi trong vài giây
Căn chỉnh một lần duy nhất
Không cần căn chỉnh lặp lại khi thay thế xích readychain®
Triflex® readychain® có thể được thay thế mà không cần dụng cụ

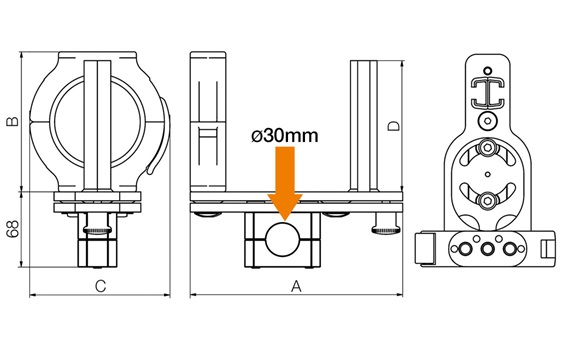

Bản vẽ kỹ thuật bộ trao đổi nhanh triflex R

Lưu ý: đường kính khung kẹp tiêu chuẩn là 30 mm. 32mm và 34mm có sẵn theo yêu cầu.

Mã sản phẩm	Kẹp Ø in mm	Kích thước. A [mm]	Kích thước. B [mm]	Kích thước. C [mm]	Kích thước. D [mm]
TR.60.22.30	30	191	126	126	126	15.026.264 VND
TR.65.22.30	30	191	126	126	126	15.038.804 VND
TR.65.200.22.30	30	191	126	126	126	16.792.824 VND
TR.70.22.30	30	191	126	126	126	15.045.910 VND
TR.85.22.30	30	191	153	155	153	15.746.896 VND
TR.85.240.22.30	30	191	153	155	153	16.049.110 VND
TR.100.22.30	30	191	153	155	153	15.766.124 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

Chức năng bộ trao đổi nhanh

Gói cáp có thể được thay đổi rất nhanh chóng
Kéo chốt khóa
Hoàn tác kết nối
Cài đặt gói cáp mới, được lắp ráp trước

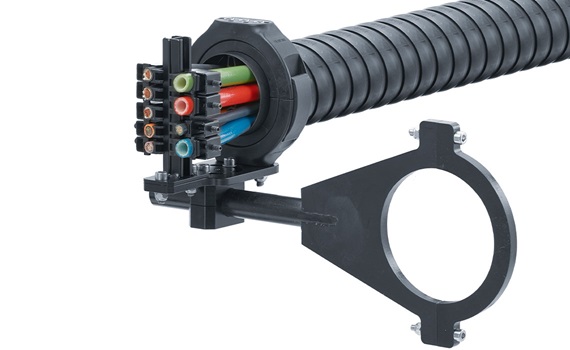

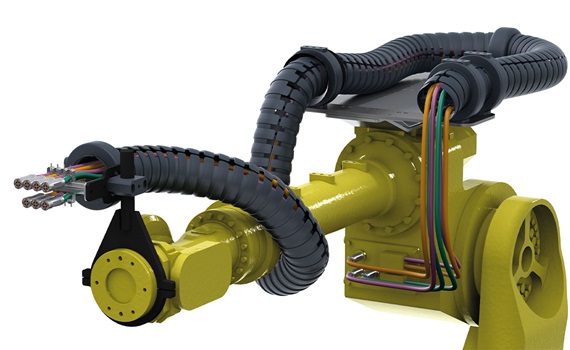

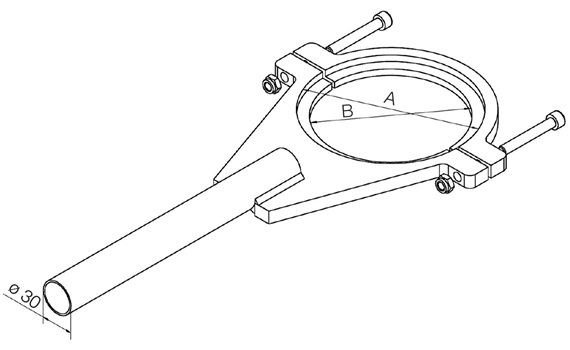

Kẹp cho trục 6

Để gắn chặt các kết nối khác nhau

Đường kính trục (Ø 30 mm) cho tất cả robot
Lắp ráp dễ dàng và nhanh chóng
Đảm bảo khoảng cách giữa e-chain® và robot
Tùy chọn đính kèm cho kết nối hạng nặng, kết nối nhỏ gọn và bộ trao đổi nhanh

Mã sản phẩm	Loại robot	Kích thước. A [mm]	Kích thước. B [mm]	Trọng lượng [kg]
TR.907.901	KUKA Quantec(-2), large flange	205	190	2,5	12.737.296 VND
TR.907.667.140	KUKA Quantec, small flange	140	140	2,2	9.621.524 VND
TR.907.857					11.120.890 VND
TR.907.667.220					11.058.608 VND
TR.907.992	Fanuc R-2000iA iB & iC	165	160	2,4	12.737.296 VND
TR.908.065					12.151.678 VND
TR.907.667.200	ABB IRB 6640	200	200	2,7	10.570.802 VND
TR.907.667.150					9.797.084 VND
TR.907.667.125					9.022.112 VND
TR.907.667.160					11.396.352 VND
TR.907.667.180					9.619.852 VND
TR.907.667.190					10.003.158 VND
TR.907.667.250	ABB IRB 7600	250	250	3,5	12.246.146 VND
TR.907.667.315					14.779.644 VND
TR.908.115					22.359.656 VND
TR.908.347					25.529.768 VND
TR.909.387					10.187.078 VND
TR.910.544		145	125		11.869.110 VND
TR.912.328	KUKA Fortec	235	220	2,7	15.721.816 VND
TR.918.027	Universal Robot UR3(e)	63	63	0,195	5.273.906 VND
TR.918.012	Universal Robot UR5(e)	75	75	0,23	5.273.906 VND
TR.918.002	Universal Robot UR10(e)	90	90	0,253	5.273.906 VND
TR.907.667.142	Hyundai HX 165	142	142	2,25	9.621.524 VND
TR.907.667.275	Fanuc M900iA 200P	275	275	3,4	34.003.464 VND
TR.919.994					Theo yêu cầu

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

Yêu cầu báo giá

myCatalog

Giảm căng (chỉ dành cho TRC/TRE)

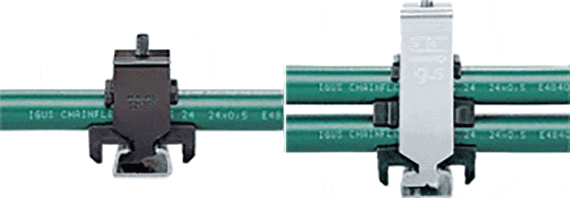

Gắn chặt các mặt cắt lớn bằng kẹp Chainfix tiêu chuẩn của igus®

Đối với cáp có tiết diện lớn cho các ứng dụng như hàn hoặc ống thủy lực nặng
Cấu hình C kép cho CFX clip igus®
Giảm căng mạnh mẽ cho các ứng dụng khó
Có thể sử dụng kẹp chainfix igus® làm bằng thép không gỉ hoặc thép

Kẹp chainfix bao gồm miếng đệm dưới

Ba loại có sẵn cho mỗi kích thước
Có thể được điều chỉnh nhiều trục để định vị tối ưu
Phù hợp với tất cả các trục bổ sung: Ø30 mm, Ø32 mm, Ø34 mm
Kẹp chainfix hấp thụ lực đẩy và lực kéo một cách đáng tin cậy ngay cả với đường kính cáp lớn hơn
Đặc biệt khuyến nghị khi sử dụng cáp hàn rắn và ống thủy lực cứng
Để sử dụng với kết nối hạng nặng TR.XX.20 / TR.XX.23 và bộ tháo nhanh TR.XX.22

Thép

Mã sản phẩm	Ø	B⁺²	H
Thép	[mm]	[mm]	[mm]
CFX12.1	06 - 12	16	54	186.846 VND
CFX14.1	12 - 14	18	50	188.100 VND
CFX16.1	14 - 16	20	52	231.990 VND
CFX18.1	16 - 18	22	54	232.826 VND
CFX20.1	18 - 20	24	56	234.498 VND
CFX22.1	20 - 22	26	58	234.916 VND
CFX26.1	22 - 26	30	67	235.334 VND
CFX30.1	26 - 30	34	71	299.288 VND
CFX34.1	30 - 34	38	75	300.124 VND
CFX38.1	34 - 38	42	79	301.378 VND
CFX42.1	38 - 42	46	83	302.214 VND
CFX46.1	42 - 46	51	115	428.868 VND
CFX50.1	46 - 50	55	121	464.816 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

PDF

Yêu cầu báo giá

myCatalog

Thép không gỉ (1.4301/AISI 304):

Part.No.	Ø	B⁺²	H
Thép không gỉ	[mm]	[mm]	[mm]
CFX12.1.E	6 - 12	16	54	354.464 VND
CFX14.1.E	12 - 14	18	50	472.340 VND
CFX16.1.E	14 - 16	20	52	520.410 VND
CFX18.1.E	16 - 18	22	54	550.506 VND
CFX20.1.E	18 - 20	24	56	560.538 VND
CFX22.1.E	20 - 22	26	58	757.416 VND
CFX26.1.E	22 - 26	30	67	788.766 VND
CFX30.1.E	26 - 30	34	71	849.794 VND
CFX34.1.E	30 - 34	38	75	891.176 VND
CFX38.1.E	34 - 38	42	79	836.000 VND
CFX42.1.E	38 - 42	46	83	1.120.658 VND
CFX46.1.E	42 - 46	46	122	979.792 VND
CFX50.1.E	46 - 50	46	125	1.016.576 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

PDF

Yêu cầu báo giá

myCatalog

Đến trang danh mục kẹp Chainfix

Xuất hàng trong vòng 24 giờ

Xuất hàng trong vòng 10 - 14 ngày làm việc

Thời gian giao hàng khi yêu cầu
