triflex® cho chuyển động 2D và 3D - đóng

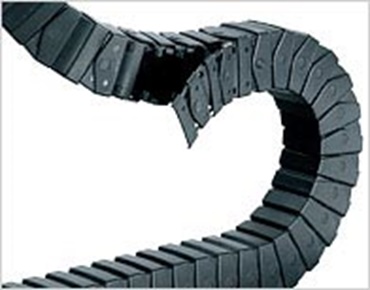

Dòng triflex® đã được phát triển để dẫn hướng cáp an toàn trong quá trình chuyển động 3D Trong trường hợp này, sự linh hoạt của ống hơi được nối với e-chain® với một cố định, bán kính đã được xác định. Kết cấu độc đáo này cho phép nhiều chuyển động khác nhau. Một ví dụ: Sự kết hợp liên kết của Xích nhựa cuốn cáp di chuyển theo trục đơn, đôi và gấp ba lần trong một e-chain®.
Đóng và snap-open có thể kết hợp

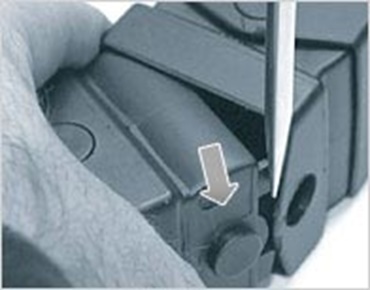

Tách - bên phần nâng, xoay nhẹ rồi tách ra

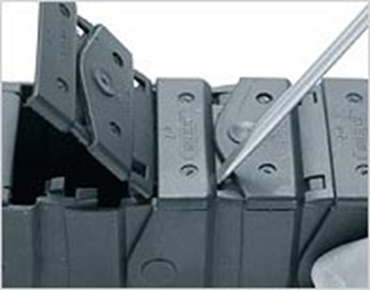

Sản phẩm có thể mở chỉ trong Series 352/353 - đặt chìa vít chổ mở và nâng nắp lên

Hướng dẫn cài đặt

Ghép nối và lắp đặt triflex®.
Hướng dẫn lắp đặt

Các Ứng dụng ví dụ:

Các ứng dụng cho các ngành công nghiệp khác nhau và trong phồng thí nghiệm của igus®
triflex®

Một hoặc hai hướng di chuyển, thiết kế đóng

Một hướng di chuyển

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 332.16

Chiều cao bên trong hi: 16 mm
Bề rộng bên trong Bi: 16 mm
Bán kính cong R: 38 - 100 mm
Bước răng: 13.3 mm
Xích e-chain®

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 332.32

Chiều cao bên trong hi: 32 mm
Bề rộng bên trong Bi: 32 mm
Bán kính cong R: 75 - 250 mm
Bước răng: 25 mm
Xích e-chain®
Hai hướng di chuyển

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 332.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 100 - 250 mm
Bước răng: 30 mm
Xích e-chain®

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 332.75

Chiều cao bên trong hi: 75 mm
Bề rộng bên trong Bi: 75 mm
Bán kính cong R: 140 - 300 mm
Bước răng: 36 mm
Xích e-chain®

Một hoặc hai hướng di chuyển, snap-open

Snap-open

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 352.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 10 - 250 mm
Bước răng: 30 mm
e-chain®, snap-open

Ba hướng di chuyển, thiết kế đóng

Ba hướng di chuyển

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 333.16

Chiều cao bên trong hi: 16 mm
Bề rộng bên trong Bi: 16 mm
Bán kính cong R: 38 - 100 mm
Bước răng: 13.3 mm
Xích e-chain®

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 333.32

Chiều cao bên trong hi: 32 mm
Bề rộng bên trong Bi: 32 mm
Bán kính cong R: 75 - 250 mm
Bước răng: 25 mm
Xích e-chain®


Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 333.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 100 - 250 mm
Bước răng: 30 mm
Xích e-chain®

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 333.75

Chiều cao bên trong hi: 75 mm
Bề rộng bên trong Bi: 75 mm
Bán kính cong R: 140 - 300 mm
Bước răng: 36 mm
Xích e-chain®

Ba hướng di chuyển, snap-open

Snap-open

Xích nhựa cuốn cáp cho ứng dụng trong rô bốt 'triflex® - Tổng quan về sản phẩm 353.50

Chiều cao bên trong hi: 50 mm
Bề rộng bên trong Bi: 50 mm
Bán kính cong R: 10 - 250 mm
Bước răng: 30 mm
e-chain®, snap-open

Mô đun này, hệ thống lắp đặt rắn chắn thích hợp cho:

Ba trục cho tất cả các loại máy móc

Cho môi trường với bụi bẩn

Độ kéo rất bền

Trong trường hợp hình dạng chữ nhật được yêu cầu

Hoàn toàn đóng - bảo vệ tin cậy chống lại bụi bẩn và vỏ bào

Kết hợp với bán kính cong và trục khác nhau

Kết nối và tách ra có thể bất kỳ trên các Xích nhựa cuốn cáp

Giá lắp đặt mặt bích, thép mạ kẽm

Snap-open Series 352 và 353

Sự Kết hợp của dòng 353/333 có thể

Ngành công nghiệp và ứng dụng điển hình

Công cụ máy

Robot

Hệ thống điều khiển vật liệu

Ngành sản xuất nhựa

Máy móc xây dựng

Sản xuất xe

Thiết bị y tế

IF -Design Award cho triflex®-Design




Chuyển động xoắn có thể
Thời gian giao hàng khi yêu cầu
