Cấu hình hoàn chỉnh của hệ thống robot

Bộ cấu hình cung cấp khả năng thiết kế xích dẫn cáp hoàn chỉnh từ trục 2 đến trục 6. Dành cho các nhà sản xuất sau:

• ABB
• Fanuc
• Kuka
• Yaskawa
• Robot đa năng
• Robot công nghệ

Thêm cáp & ống mềm trực tiếp vào cấu hình thiết kế

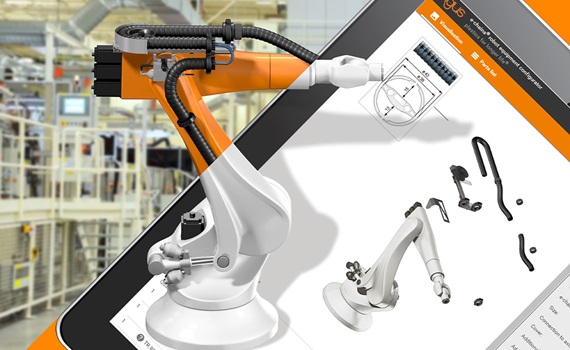

Với công cụ trực tuyến, bạn có thể nhanh chóng và dễ dàng thiết kế cấu hình của hệ thống để phù hợp với robot tương ứng.
Tuy nhiên, kích thước của hệ thống tương ứng cũng phải được điều chỉnh cho phù hợp với dây cáp và ống mềm (để luồn cáp). Lý tưởng nhất là mức lấp đầy của cáp trong e-chain^® không được vượt quá 60%.
Để đảm bảo kích thước chính xác của hệ thống xích dẫn cáp được chọn, việc luồn cáp có thể được tích hợp trực tiếp trong công cụ thiết kế trực tuyến.

Thiết bị tháo dành cho các dòng triflex R

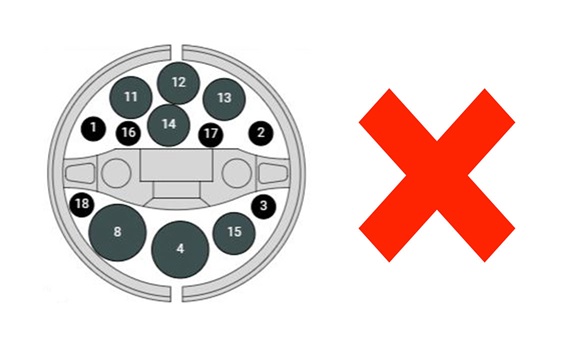

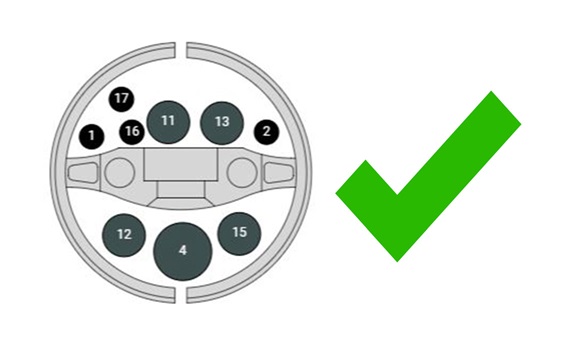

Để chọn đúng kích thước triflex R, hãy đảm bảo là bạn đã chừa đủ không gian cho tất cả các loại cáp điện, khí nén và các loại cáp khác. Điều này là cần thiết để bù cho các lực xảy ra do chuyển động tương đối giữa e-chain® và cáp cũng như giữa chính các cáp với nhau. Cáp phải được lắp đặt với khoảng hở đủ lớn. Giá trị sau đây có thể được giả định như một quy tắc chung: tổng các tiết diện của cáp không được vượt quá 60% tiết diện hiệu dụng; ngoài ra, phải tuân theo yêu cầu về việc có 10% khoảng trống hoặc ít nhất 1mm trống khi luồn cáp hoặc xích dẫn cáp e-chain® tiếp theo. Giải pháp nhanh nhất và dễ dàng nhất để tìm ra cách chính xác để luồn cáp trong triflex R là công cụ thiết kế cấu hình của vách ngăn bên trong sử dụng được cho tất cả các dòng triflex R
