Bảng lựa chọn và thiết kế dữ liệu cho máng dẫn hướng của twisterchain

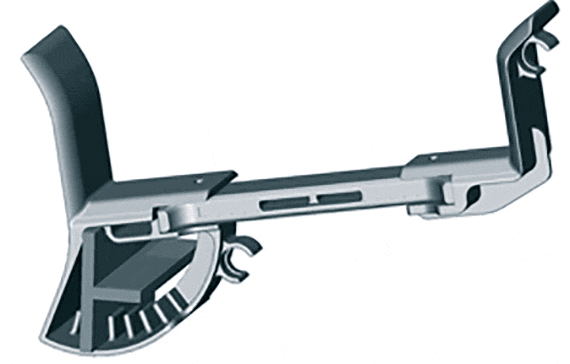

Máng dẫn hướng twisterchain thế hệ mới

Tiết kiệm thời gian lắp đặt và chi phí - nâng cao tuổi thọ phục vụ của sản phẩm

Với máng Twister 01, công việc điều chỉnh phức tạp được giữ ở mức tối thiểu, giảm thời gian lắp ráp 6 giờ xuống chỉ còn 2 giờ. Giảm tiếng ồn, trong khi có thể tăng vận tốc di chuyển và tuổi thọ, nhờ thiết kế hầu như hoàn toàn bằng nhựa. Có sẵn cho mọi twisterchains từ dòng sản phẩm ban đầu đến sản phẩm mới.

Thích hợp cho ứng dụng có tính động học cao nhờ dẫn hướng trọn vẹn của đường chạy xích phía trên
Chuyển động êm ả hơn và yên lặng hơn của twisterchain trong máng nhờ dẫn hướng liên tục của đường chạy xích phía trên
Đường chạy xích phía trên được dẫn hướng trong máng nhựa và được nâng chịu trọn vẹn trên suốt độ dài hành trình
Có thể được giao sau khi đã lắp ráp hoàn chỉnh
Điều chỉnh, xếp thẳng hàng và vận chuyển dễ dàng
Thời gian lắp ráp giảm từ 6 giờ xuống còn 2 giờ

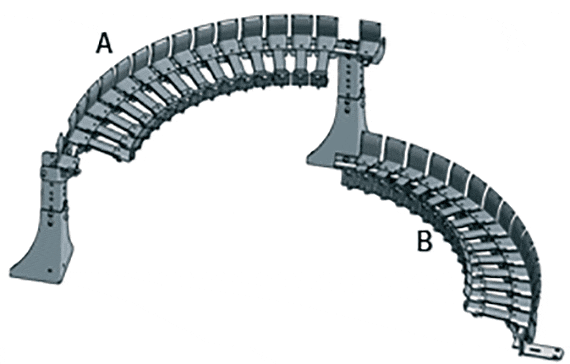

A = Chạy trên
B = Chạy dưới
Vài linh kiện, điều khiển đơn giản - hình bên dưới cho thấy một ứng dụng ở 180°C

Dễ dàng điều chỉnh trên robot do góc raddiô và raddiô đã đục lỗ để cố định chiều cao đã được xác định

twisterchain new assembly instructions - guide troughs

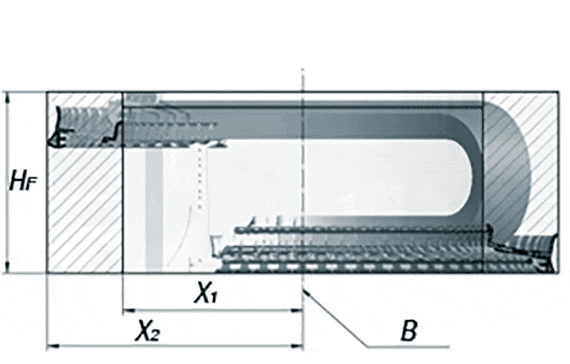

H_F = Tổng chiều cao
X₁ = Không gian xây dựng máy bên trong
= X₂ = Không gian xây dựng máy bên ngoài
B = Trục xoay

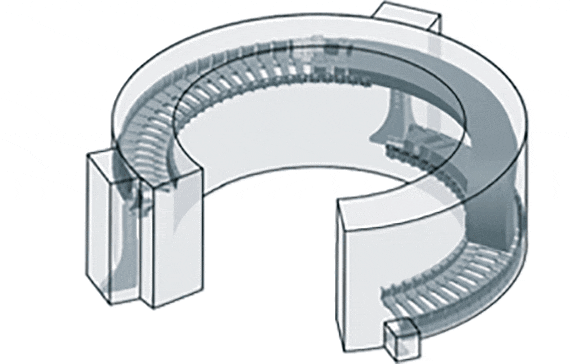

Không gian xây dựng tối thiệu được yêu cầu của hệ thống máng dẫn hướng twisterchain

Kích thước lắp đặt

X1 không gian xây dựng máy bên trong và X2 không gian xây dựng máy bên ngoài của máng dẫn hướng

AR [mm]	X2 [mm]	X1 [mm] phụ thuộc vào Bi [mm]
TC32	480	87,5	100	108	125	137,5	150
400	480	270	250	250	220	210	200
500	580	-	350	350	320	310	300
600	680	-	-	450	420	410	400
TC42		87,5	100	108	125	137,5	150	162,5	168	175	187,5	200
400	480	270	250	250	220	210	200	190	190	180	-	-
500	580	-	250	250	220	210	200	190	190	180	180	150
600	680	-	-	250	220	210	200	190	190	180	180	150
TC56			-	-	125	137,5	150	162,5	-	175	187	200
650	730	-	-	-	470	460	450	440	-	430	420	400
750	830	-	-	-	-	460	450	440	-	430	420	400
850	930	-	-	-	-	-	450	440	-	430	420	400
2808		50	68	75	87,5	100	108	125	137,5	150
400	480	290	280	270	270	250	250	220	210	200
500	580	390	380	370	370	350	350	320	310	300
600	680	490	480	470	470	450	450	420	410	400
3808		50	68	75	87,5	100	108	125	137,5	150	162,5	168	175	187,5	200
400	480	290	280	270	270	250	250	220	210	200	190	190	180	180	150
500	580	390	380	370	370	350	350	320	310	300	290	290	280	280	250
600	680	490	480	470	470	450	450	420	410	400	390	390	380	380	350
4008		50	65	75	100	112	125	137,5	150	162,5	175	187,5	200
650	730	540	530	520	500	490	470	460	450	440	430	420	400
750	830	640	630	620	600	590	570	560	550	540	530	520	500

Tổng thể về chiều cao

HF tuỳ thuộc bán kính cong của máng dẫn hướng twisterchain

R [mm]	100	125	150	175	200	250	300	400
Các dòng sản phẩm	_HF Chiều cao lắp đặt [mm]
TC32	370	420	470	520	570	670	-	-
TC42	380	430	480	530	580	680	-	-
TC56	-	-	500	-	600	700	800	1000
2808	370	420	470	520	570	670	-	-
3808	380	430	480	-	580	680	-	-
4008	-	-	500	-	600	700	800	1000

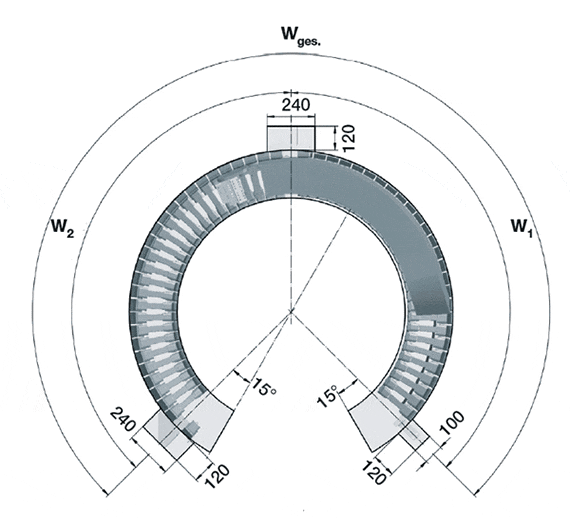

Góc xoay | W1 và Wtổng

W_tổnggóc quay Hệ thống [°]	W₁góc quay máng đường chạy trên cùng [°]
90°	45°
180°	90°
270°	135°
360°	180°

Góc xoay

W2 góc của đường chạy bên trên [°] twisterchain máng dẫn hướng


AR	Các dòng sản phẩm	R [mm]	100	125	150	175	200	250	300	400
[mm]			W₂ Góc quay [°]
400	TC32/TC42/2808/3808		90°	90°	90°	90°	90°	90°	90°	90°
500	TC32/TC42/2808/3808		90°	90°	90°	90°	90°	90°	90°	90°
600	TC32/TC42/2808/3808		135°	135°	135°	135°	90°	90°	90°	90°
650	TC56/4008/TC42		135°	135°	135°	135°	90°	90°	90°	90°
750	TC56/4008/TC42		135°	135°	135°	135°	135°	135°	90°	90°
850	TC56/4008/TC42		135°	135°	135°	135°	135°	135°	135°	135°

AR = Bán kính ngoài e-chain®	IR = Bán kính trong e-chain®
R = bán kính cong	X1 = Không gian cấu tạo máy bên trong
X2 = Bán kính ngoài AR, kể cả dung sai	HF = Tổng chiều cao máng
W1 = Góc đường chạy xích phía dưới	W2 = Góc đường chạy xích phía trên
Wges. = Góc quay của hệ thống

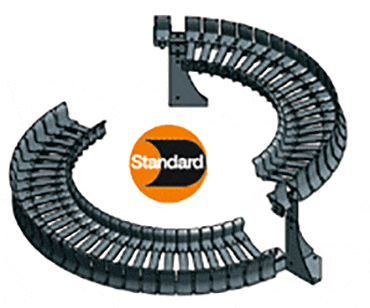

9XXX.31 Máng hoàn chỉnh
(với giá đỡ cơ bản, điều chỉnh độ cao và góc đính kèm)

9XXX.32

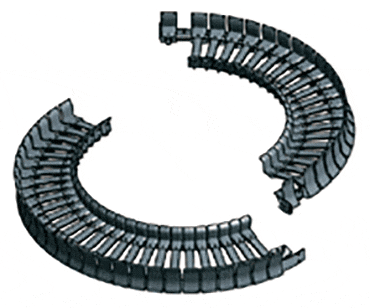

Máng đường chạy phía trên và phía dưới
(không có giá đỡ cơ bản và điều chỉnh độ cao)

9XXX.30

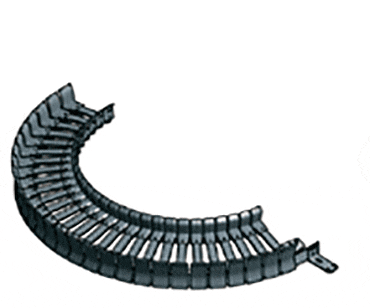

Máng đường chạy dưới
(có góc đính kèm)

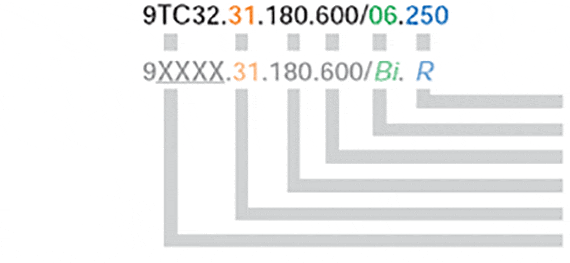

Ví dụ cách đặt một máng dẫn hướng

Ví dụ để đặt một máng dẫn hướng của twisterchain

R - Bán kính cong, vui lòng thêm giá trị thích hợp
Bi - Chỉ số chiều rộng, vui lòng thêm giá trị thích hợp
Bán kính ngoài e-chain®
Góc quay của ứng dụng (90°, 180°, 270°, 360°)
Kiểu máng
Máng dẫn hướng của các dòng được chọn

Các ví dụ khác

Máng hoàn chỉnh	Mã sản phẩm 94008.31.180.600/06.250
Máng cho đường chạy dưới thôi	Mã sản phẩm 94008.30.180.600/06.250
Máng cho đường chạy trên và dưới nhưng không có nâng đỡ đáy	Mã sản phẩm 94008.32.180.600/06.250

Mã sản phẩm Các dòng	Bán kính ngoài AR [mm]	Góc quay từ-đến α [°]	Mã sản phẩm Máng hoàn chỉnh	Mã sản phẩm Máng đường chạy trên và dưới	Mã sản phẩm Máng đường chạy dưới
TC32 / TC42 / 2808 / 3808	400	0 - 90°	9XXX.31.90.400/Bi.R	9XXX.32.90.400/Bi.R	9XXX.30.90 .400/Bi.R
		90° - 180°	9XXX.31.180.400/Bi.R	9XXX.32.180.400/Bi.R	9XXX.30.180.400/Bi.R
		180° - 270°	9XXX.31.270.400/Bi.R	9XXX.32.270.400/Bi.R	9XXX.30.270.400/Bi.R
		270° - 360°	9XXX.31.360.400/Bi.R	9XXX.32.360.400/Bi.R	9XXX.30.360.400/Bi.R
	500	0 - 90°	9XXX.31.90 .500/Bi.R	9XXX.32.90 .500/Bi.R	9XXX.30.90 .500/Bi.R
		90° - 180°	9XXX.31.180.500/Bi.R	9XXX.32.180.500/Bi.R	9XXX.30.180.500/Bi.R
		180° - 270°	9XXX.31.270.500/Bi.R	9XXX.32.270.500/Bi.R	9XXX.30.270.500/Bi.R
		270° - 360°	9XXX.31.360.500/Bi.R	9XXX.32.360.500/Bi.R	9XXX.30.360.500/Bi.R
	600	0 - 90°	9XXX.31.90 .600/Bi.R	9XXX.32.90 .600/Bi.R	9XXX.30.90 .600/Bi.R
		90° - 180°	9XXX.31.180.600/Bi.R	9XXX.32.180.600/Bi.R	9XXX.30.180.600/Bi.R
		180° - 270°	9XXX.31.270.600/Bi.R	9XXX.32.270.600/Bi.R	9XXX.30.270.600/Bi.R
		270° - 360°	9XXX.31.360.600/Bi.R	9XXX.32.360.600/Bi.R	9XXX.30.360.600/Bi.R
TC56 / 4008	650	0 - 90°	9XXX.31.90 .650/Bi.R	9XXX.32.90 .650/Bi.R	9XXX.30.90 .650/Bi.R
		90° - 180°	9XXX.31.180.650/Bi.R	9XXX.32.180.650/Bi.R	9XXX.30.180.650/Bi.R
		180° - 270°	9XXX.31.270.650/Bi.R	9XXX.32.270.650/Bi.R	9XXX.30.270.650/Bi.R
		270° - 360°	9XXX.31.360.650/Bi.R	9XXX.32.360.650/Bi.R	9XXX.30.360.650/Bi.R
	750	0 - 90°	9XXX.31.90 .750/Bi.R	9XXX.32.90 .750/Bi.R	9XXX.30.90 .750/Bi.R
		90° - 180°	9XXX.31.180.750/Bi.R	9XXX.32.180.750/Bi.R	9XXX.30.180.750/Bi.R
		180° - 270°	9XXX.31.270.750/Bi.R	9XXX.32.270.750/Bi.R	9XXX.30.270.750/Bi.R
		270° - 360°	9XXX.31.360.750/Bi.R	9XXX.32.360.750/Bi.R	9XXX.30.360.750/Bi.R
	850	0 - 90°	9XXX.31.90 .850/Bi.R	9XXX.32.90 .850/Bi.R	9XXX.30.90 .850/Bi.R
		90° - 180°	9XXX.31.180.850/Bi.R	9XXX.32.180.850/Bi.R	9XXX.30.180.850/Bi.R
		180° - 270°	9XXX.31.270.850/Bi.R	9XXX.32.270.850/Bi.R	9XXX.30.270.850/Bi.R
		270° - 360°	9XXX.31.360.850/Bi.R	9XXX.32.360.850/Bi.R	9XXX.30.360.850/Bi.R
