Thông số kỹ thuật
và hướng dẫn lắp đặt e-skin® flat

Xích dẫn cáp ribbon e-skin® flat có các khoang cáp độc lập, có khả năng kết nối với nhau. Có thể đặt một hoặc nhiều cáp vào lọt lòng các khoang này.

Có 3 biến thể:

Biến thể khép kín
- SKF12C [Chiều cao lọt lòng = 12mm]
- SKF15C [Chiều cao lọt lòng = 15mm]
Các biến thể có thể mở được (Các khoang cáp có thể được mở và đóng bằng dây kéo)
- SKF12O [Chiều cao lọt lòng = 12mm]

Xem thêm thông tin về e-skin® flat

Cấu hình e-skin® flat trực tuyến

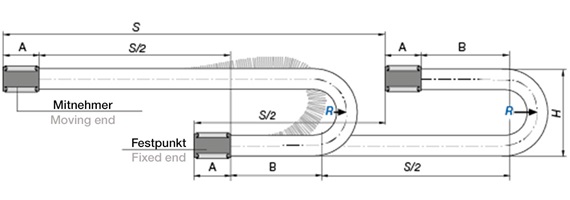

Kích thước lắp đặt e-skin® flat

A = 37.5mm
B = 100mm
R = 40 - 100mm
S = 3000m
H = 80mm
Lk = S/2 + K
K = 3,14 x R (bán kính cong lớn nhất mà cáp chịu được) + 2 x 100mm + 2 x 37,5mm

Nguyên lý thiết kế

Thiết kế của các biến thể khác nhau

Biến thể mở

Với SKF12O, cáp có thể được thay thế trong vài phút

Nguyên tắc thiết kế khép kín của e-skin® flat

Khép kín hoàn toàn

Được bảo vệ chống lại sự xâm nhập của các hạt bằng khoang cáp kín SKF12C/SKF15C.

Biến thể đóng và mở

Sơ đồ cho thấy hai phần được kết nối với nhau; bên trái khi mở và bên phải khi đóng.

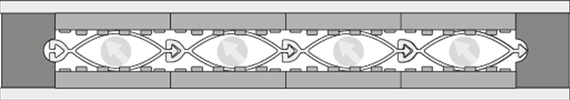

Tùy chọn luồn cáp

2 - 6 ngăn

Luồn được 1, 2 hoặc 3 dây cáp giống nhau trong mỗi khoang cáp

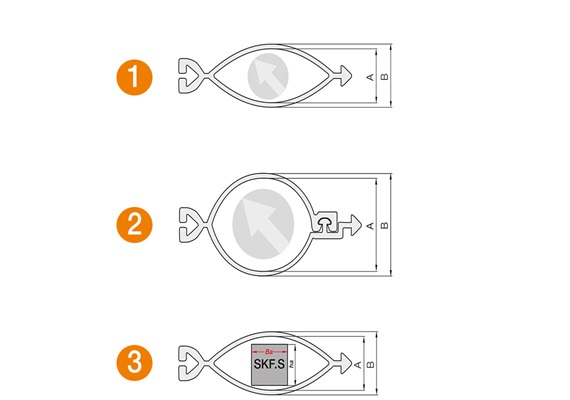

Quy tắc phân chia

Quy tắc1:

SKF12C: [A] Chiều cao lọt lòng = 12mm | [B] Chiều cao ngoài = 13mm ➔ Đường kính cáp 10mm
SKF15C: [A] Chiều cao lọt lòng = 15mm | [B] Chiều cao ngoài = 16 mm ➔ Đường kính cáp 13 mm

Quy tắc2:

SKF12O: [A] Chiều cao lọt lòng = 12mm | [B] Chiều cao ngoài = 13mm ➔ Đường kính cáp 10mm

Quy tắc3:

Khoang cáp SKF.S đóng dành cho độ dài không máng đỡ của SKF12C và để tránh mài mòn

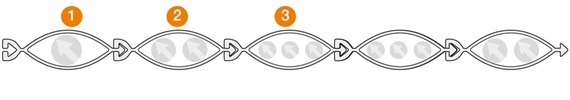

SKF12O và SKF12C

Nếu đường kính cáp là 10mm thì chỉ có một cáp trong một khoang

Nếu đường kính cáp là 6,5 mm, thì tối đa là 2 cáp trong một khoang

Nếu đường kính cáp là 4mm thì tối đa 3 cáp trong một khoang

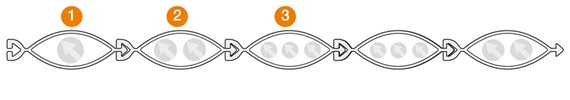

SKF15C

Nếu đường kính cáp là 13mm thì chỉ có một cáp trong một khoang

Nếu đường kính cáp là 8mm, thì tối đa là 2 cáp trong một khoang

Nếu đường kính cáp là 6mm, thì tối đa là 3 cáp trong một khoang

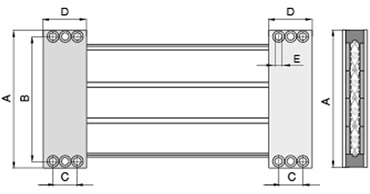

Đầu nối xích

A = 68.5 - 148.5mm
B = 53 - 157mm
C = 18mm
D = 37.5mm

Số lượng khoang SKF12O.1.1.10	Chiều rộng khung lắp [mm]	Số lượng khoang SKF12C.1.1.10	Chiều rộng khung lắp [mm]	Số lượng khoang SKF15C.1.1.10	Chiều rộng khung lắp [mm]
2	68,5	0	68,5	2	68,5
0	62,5	2	62,5	3	93
1	87	2	87	4	117,5
2	111,5	2	111,5	5	166,5
3	136	2	136	6	166,5
4	160,5	2	160,5
3	93	0	93
4	117,5	0	117,5
5	142	0	142
6	166,5	0	166,5
0	84	3	84
0	105,5	4	105,5
0	127	5	127
0	148,5	6	148,5

th>G [mm]

Mã trọn bộ sản phẩm	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]
SKFC.MR.0625	62,5	53	18,75	37,5	4,5	9	7
SKFC.MR.0685	68,5	59	18,75	37,5	4,5	9	7
SKFC.MR.0840	84	74,5	18,75	37,5	4,5	9	7
SKFC.MR.0870	87	77,5	18,75	37,5	4,5	9	7
SKFC.MR.0930	93	83,5	18,75	37,5	4,5	9	7
SKFC.MR.1055	105,5	96	18,75	37,5	4,5	9	7
SKFC.MR.1115	111,5	102	18,75	37,5	4,5	9	7
SKFC.MR.1175	117,5	108	18,75	37,5	4,5	9	7
SKFC.MR.1270	127	117,5	18,75	37,5	4,5	9	7
SKFC.MR.1360	136	126,5	18,75	37,5	4,5	9	7
SKFC.MR.1420	142	132,5	18,75	37,5	4,5	9	7
SKFC.MR.1485	148,5	139	18,75	37,5	4,5	9	7
SKFC.MR.1605	160,5	151	18,75	37,5	4,5	9	7
SKFC.MR.1665	166,5	157	18,75	37,5	4,5	9	7
