Trục tuyến tính cấu hình thấp với truyền động đai răng

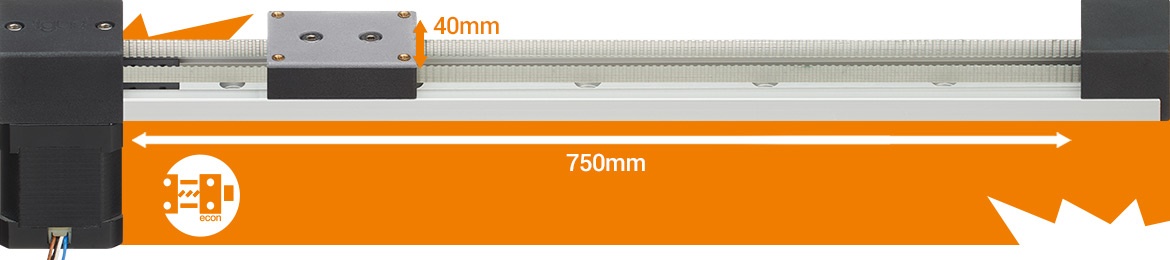

Trục đai răng econ tiết kiệm không gian, tiết kiệm chi phí: drylin ZLN-40

ZLN kết hợp thiết kế phẳng và nhẹ của dẫn hướng tuyến tính drylin® N với động lực học của trục đai răng. Thiết kế thông minh dựa trên các thành phần tiêu chuẩn giúp giảm chi phí lắp ráp và đảm bảo giao hàng nhanh chóng. Chiều dài hành trình theo yêu cầu, kết nối trực tiếp với động cơ và đai răng bên cho phép thiết bị nhỏ gọn và cấu hình thấp đặc trưng cho trục đai răng.

  • Thiết kế biên dạng thấp, chiều cao 27mm
  • Tải trọng thẳng đứng từ 30N
  • Với các động cơ bước NEMA và động cơ dòng điện một chiều EC/BLDC
  • Giao hàng từ 48 đến 72h sau khi nhận đơn hàng
Lĩnh vực sử dụng: máy bán hàng tự động, robot dịch vụ, tự động hóa
zln-40

Thông số kỹ thuật

Mã sản phẩm. Chiều dài hành trình
tối đa

[mm]		 Trọng lượng


[Kilôgam]		 thêm vào
(trên 100mm)

[Kilôgam]		 Số liệu tối đa.
tải trọng
hướng trục
[N]

xuyên tâm
[N]		 Giá đỡ trục cuối
vật liệu
ZLN-40 750 0,24 0,05 30 80 Theo yêu cầu Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40
Thêm về phần đã lựa chọn:
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 3D CAD
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 Yêu cầu hàng mẫu miễn phí
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 Yêu cầu báo giá
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 myCatalog

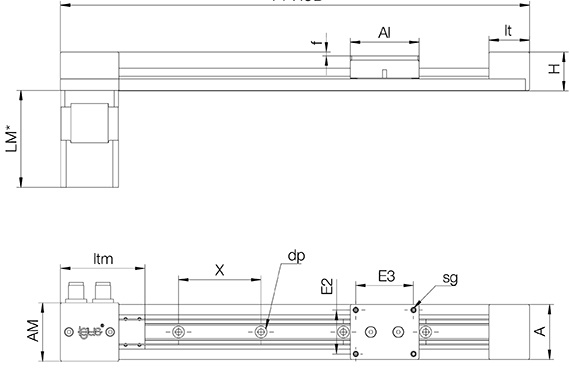

Kích thước [mm]

Mã sản phẩm. A AI H X E2 E3 AM LM lt ltm dp sg I v
ZLN-40 40 50 28 60 32 42 42,5 70 30 61,5 4,5 M3 141,5 60 Theo yêu cầu Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40
Thêm về phần đã lựa chọn:
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 3D CAD
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 Yêu cầu hàng mẫu miễn phí
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 Yêu cầu báo giá
Trục tuyến tính cấu hình thấp với truyền động đai răng ZLN-40 myCatalog
Lieferzeit

Lieferzeit

từ 48 đến 72 giờ

Căn chỉnh động cơ chính xác cho trục đai răng

Trong hướng dẫn, bạn sẽ tìm ra cách căn chỉnh các kết nối điện, chẳng hạn như đối với động cơ, bộ mã hóa hoặc kết nối phanh là phù hợp nhất với trục đai răng.
Chúng tôi xác định căn chỉnh theo độ (nhìn vào động cơ từ phía sau).

Căn chỉnh động cơ với trục đai răng
