Bàn trượt drylin® T

Có kích thước giống với bàn trượt tuyến tính thương mại tiêu chuẩn với ổ bi tuần hoàn dẫn hướng

Hiệu năng

Bàn trượt tuyến tính drylin® T với điều chỉnh khoảng hở tự động

Thời hạn vận hành dài hơn 50% thông qua ổ trượt iglidur J200
Hệ thống ổ trục cố định chắc chắn
Có thể điều chỉnh khe hở

Mua bàn trượt tuyến tính hiệu năng

Mua bàn trượt tuyến tính tiêu chuẩn

Bàn trượt tuyến tính tiêu chuẩn drylin® T

Khoảng trống ổ trục đặt trước

Căn chỉnh ổ trượt thủ công

Với kẹp thủ công (tuỳ chọn)

Mua bàn trượt tuyến tính tiêu chuẩn

Với điều chỉnh khe hở tự động

Điều chỉnh khe hở tự động

Các kích thước lắp đặt khác nhau

Lắp đặt dễ dàng

Mua bàn trượt tuyến tính với tự động hóa

Tại sao chọn thanh ray dẫn hướng drylin® T?

Thay thế một một rất dễ dàng

Kích thước đầu nối và lỗ giống hệt với hệ thống ổ bi tuần hoàn thông thường

Bàn trượt dẫn hướng chính xác

từ 0,02 - 0,15mm
khoảng hở tùy chọn:
Điều chỉnh tự động hóa
Điều chỉnh thủ công

Không cần bôi trơn và bảo trì

Thực tế là không cần bôi trơn có nghĩa là chi phí bảo trì và bảo trì ít hơn cho bạn.

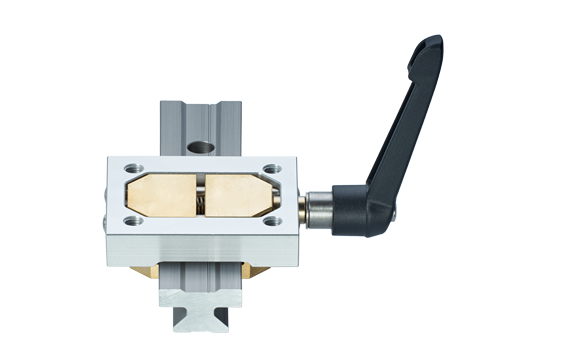

Kẹp drylin® T cho thanh ray dẫn hướng tuyến tính

Kẹp thủ công để định vị dễ dàng với thành phần kẹp nhựa hoặc với kẹp dưới bằng đồng thau cho các kích thước lắp đặt khác nhau của dòng drylin® T.

Thiết kế nhỏ gọn hay hạng nặng
Có sẵn kích cỡ 15mm-30mm
Lực giữ lên đến 500N

Mua thành phần kẹp drylin® T

Thành phần kẹp drylin® T và kẹp thủ công cho thanh ray dẫn hướng tuyến tính

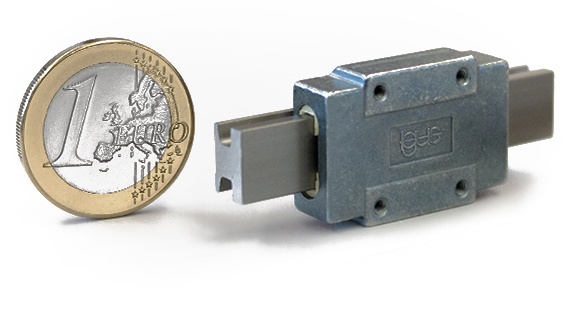

thanh dẫn hướng nhỏ drylin® T cho không gian lắp đặt nhỏ

Thanh ray dẫn hướng tuyến tính với thiết kế nhỏ gọn trong 4 kích thước lắp đặt

Kích thước của thanh dẫn hướng nhỏ từ dòng sản phẩm drylin® T giống với hầu hết các hệ thống ổ bi tuần hoàn nhỏ được bán trên thị trường. Thiết kế nhỏ gọn làm cho hệ thống dẫn hướng thu nhỏ đặc biệt phù hợp với không gian lắp đặt nhỏ. Thanh ray dẫn hướng đơn giản và hiệu quả thì cứng và hiệu quả chi phí.
Với TWE-04, igus® cung cấp một bàn trượt dẫn hướng với khe hở ổ trục có thể điều chỉnh được cho các thanh dẫn hướng nhỏ.

Thanh ray dẫn hướng biên dạng thấp drylin® T

thanh dẫn hướng tuyến tính nhỏ drylin® T

Thanh ray dẫn hướng thay thế

Kích thước lỗ và đầu nối giống hệt nhau.

INA: KUVE -B • KWVE-B • KWE-B • KWSE / KUSE
Bosch Rexroth: FNS • FLS • SNS • SLSS • NH • SLH • FNN • SNN
THK :SHS-C/LC • HSR-A/LA • HSR-B/LB/BM
Hiwin: HGW-CC • QHW-CC • RGW-CC • RGW-HC
Rollon: MRS • MRS-L
IKO: MRS • MRS-L
Rodriguez: BRH-A • BRH-AL • MSR-E • MSR-LE
Romani: HRC-FN

Đến cửa hàng drylin® T

Các mẫu ứng dụng được chọn

Thanh ray dẫn hướng drylin® T giống hệt nhau về thiết kế và kích thước với một số lượng lớn các hệ thống ổ bi tuần hoàn. Điều này làm cho việc thay thế một một rất dễ dàng. Thanh ray dẫn hướng chắc chắn đảm bảo tuổi thọ cao hơn lên đến 50.000 km.

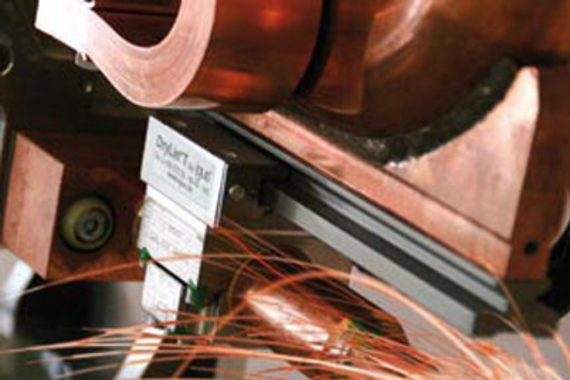

thanh ray tuyến tính drylin® T trong que hàn cho ngành tự động hóa

drylin® T trong công nghệ hàn

Tuổi thọ vận hành cao và chi phí thấp

Thanh dẫn hướng tuyến tính drylin® TK--01-15 không chỉ chống bẩn. Nó cũng cực kỳ chắc chắn và đảm bảo tuổi thọ lâu dài ngay cả trong điều kiện môi trường khắc nghiệt.

thanh ray tuyến tính drylin® T trong que hàn cho ngành tự động hóa

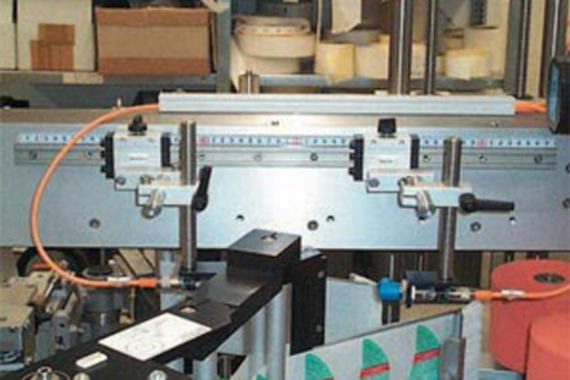

thanh ray dẫn hướng drylin® trong hệ thống vận chuyển nhãn cho máy đóng gói

Drylin® T trong hệ thống vận chuyển nhãn

GESET ETIKETTIER-SYSTEME GmbH dựa vào drylin® T

Điều chỉnh định dạng nhanh chóng và linh hoạt, hoàn toàn không cần bôi trơn và giá cả cạnh tranh - hệ thống dẫn hướng tuyến tính drylin® T là giải pháp cho các tiêu chuẩn chính xác như vậy. Một lợi ích nữa là bàn trượt dẫn hướng cũng có sẵn một kẹp thủ công.

thanh ray dẫn hướng drylin® T trong hệ thống vận chuyển nhãn

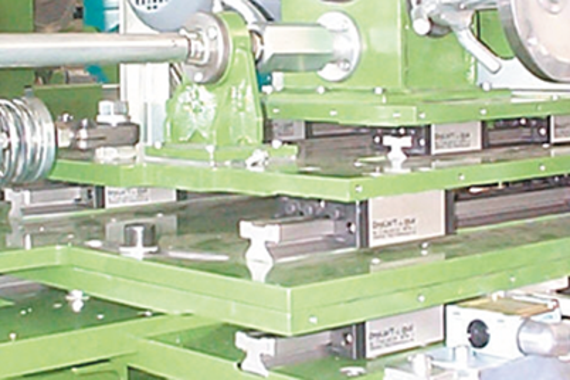

drylin® T trong máy mài

Điều chỉnh chuyển động tuyến tính trong tủ, cửa và hơn thế nữa

Con lăn ép trong máy mài và sự mất cân bằng của các dụng cụ mài được dẫn hướng qua thanh ray drylin® T trong máy này từ SMB MASCHINENBAU GmbH. Đặc tính giảm rung của vòng bi nhựa hỗ trợ cho quá trình mài công phu.

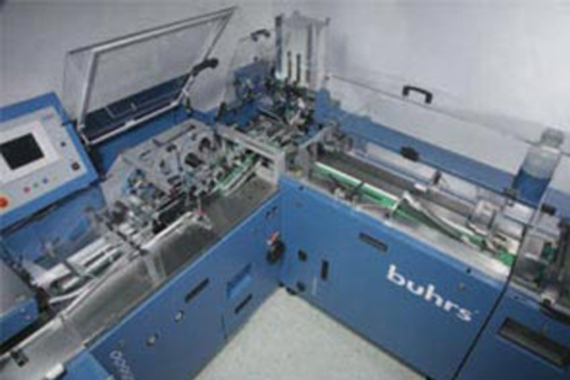

drylin® T trong máy đóng bao

4 hành trình kép mỗi phút - với khoảng hở và không cần bảo trì

thanh ray dẫn hướng drylin® T được sử dụng trong máy đóng bao này để dẫn hướng dụng cụ mở nắp phong bì được gắn trên một mặt. Trong ứng dụng này, hành trình thay đổi từ 4mm đến 10 mm và đầu ra chu kỳ là 4 hành trình kép mỗi giây. Dẫn hướng phải không khe hở và không cần bảo trì và không yêu cầu bôi trơn.

Thanh ray dẫn hướng drylin® T trong máy đóng bao

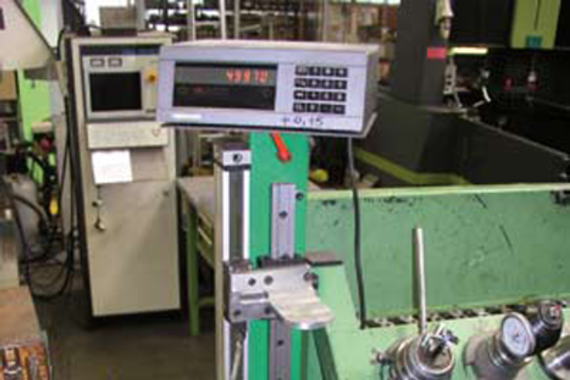

thanh ray drylin® T với hệ thống đo lường cho các công cụ

Hệ thống đo lường tiết kiệm thời gian và chi phí rất nhiều

Thời gian thay công cụ được giảm đáng kể nhờ hệ thống đo từ dòng sản phẩm drylin® T. Các công cụ khoan và cắt trong máy gia công CNC được đo trước khi gia công và các giá trị được nhập vào máy tính. Điều này có nghĩa là mỗi công cụ chỉ cần được đo một lần. Máy đo được dẫn hướng trên thanh ray drylin® T.
