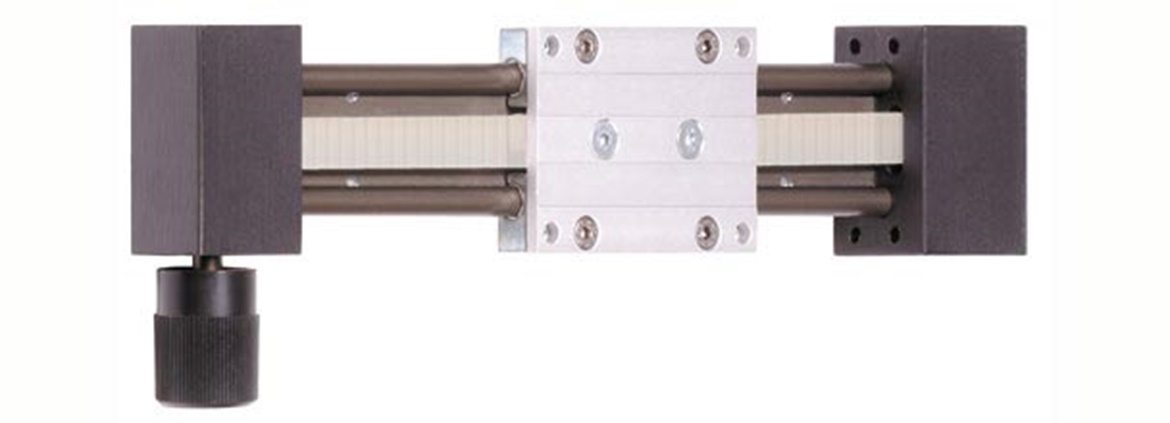

drylin® ZLW: Belt drive for extreme conditions

Under water / cold storage

New this year:

Version LT for cold storage down to -30°C
Version UW for under water use

The long standing toothed belt drives have been developed for the fast positioning of low loads. The linear units with toothed belt drive are corrosion resistant, light and compact, besides having a low mass inertia due to low deadweight of guide and sliding carriage.

100 % lubricant-free version with plain bearings

Many-sided and simple assembly

Freely selectable stroke length

Low height and solid

Light and corrosion resistant


Industries: Test engineering, food technology

Fitting for this articles:

  Technical data ZLW-1040-LT
for cold storage 		ZLW-1040-UW
for underwater use
  Weight without stroke [kg] 1,0 1,0
  weight 100mm stroke [mm] 0,14 0,14
  Max. stroke length* [mm] 2.000 1.000
  transmission [mm/U] 70 70
  Gear teeth   AT 5 AT 5
  Toothed belt material   TPUKF2 with stainless steel tie beam
  Toothed belt width [mm] 16 16
  Belt tension [N] 200 50
  Max. radial load [N] 300 100
  Guide bearing   cold ball bearing xiros® ball bearing
  Max. speed [m/s] 5 1
  position variants of carriage, load dependent [mm] ±0,2 ±0,5
  * longer stroke length upon request

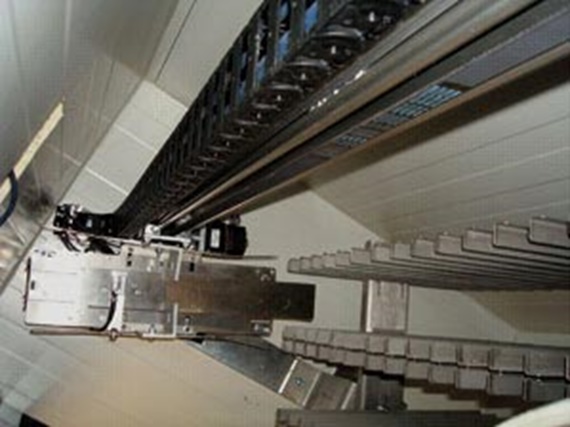

This new pizza vending machine can bake a cold-storage pizza within two minutes and serve it to the customer. All bearing components have to resist the -20°C, perfect for the drylin® ZLW-LT.

Product range ZLW-1040-LT

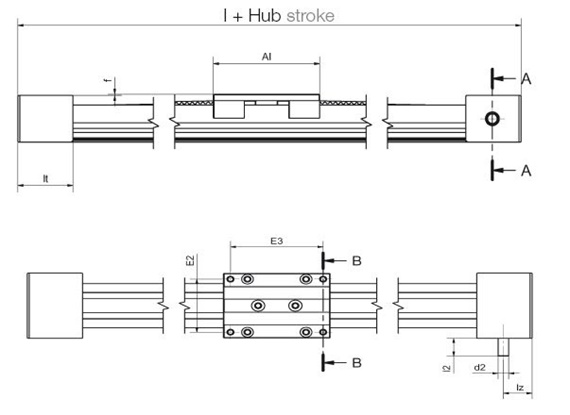

Part. No. A Al H E2 l hc E3 R f lt sg ha lz l2
  -0,3     ±0,15     ±0,15 ±0,15   ±0,3
ZLW-1040-LT-100-L (1) 74 100 45 60 209 22,5 87 40 1 52 M6 22 27 20 Theo yêu cầu drylin® ZLW: linear drive units
ZLW-1040-LT-100-R (1) 74 100 45 60 209 22,5 87 40 1 52 M6 22 27 20 Theo yêu cầu drylin® ZLW: linear drive units
Thêm về phần đã lựa chọn:
drylin® ZLW: linear drive units 3D CAD
drylin® ZLW: linear drive units Yêu cầu hàng mẫu miễn phí
drylin® ZLW: linear drive units PDF
drylin® ZLW: linear drive units Yêu cầu báo giá
drylin® ZLW: linear drive units myCatalog

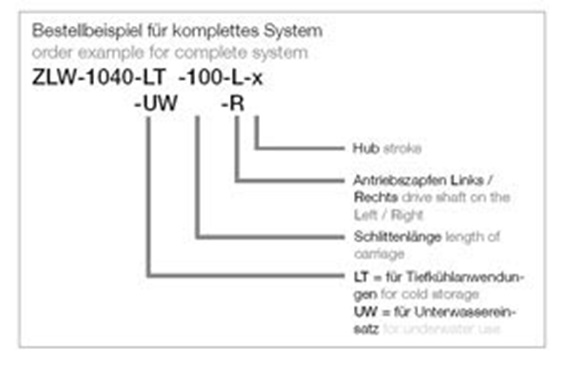

 (1) Dimension X freely selectable

Continue product range ZLW-1040-LT

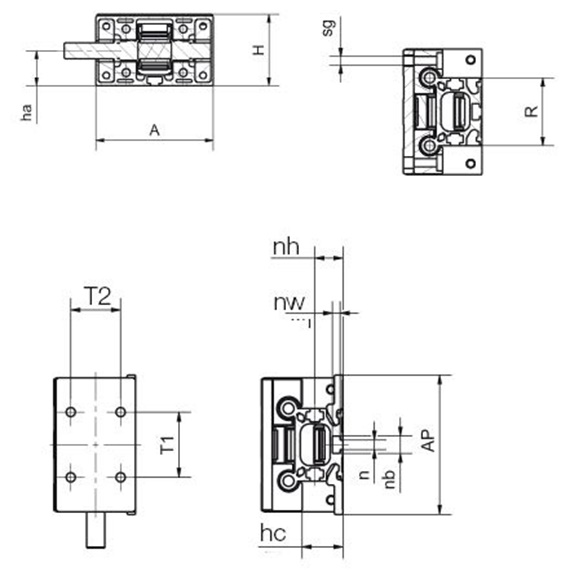

Part. No. d2 X E AP LP dp n np nw nh T1 T2 d
      ±0,2 -1             ±0,25 ±0,25
ZLW-1040-LT-100-L (1) 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26.5 5
ZLW-1040-LT-100-R (1) 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26.5 5
Thêm về phần đã lựa chọn:
drylin® ZLW: linear drive units 3D CAD
drylin® ZLW: linear drive units Yêu cầu hàng mẫu miễn phí
drylin® ZLW: linear drive units PDF
drylin® ZLW: linear drive units Yêu cầu báo giá
drylin® ZLW: linear drive units myCatalog

 (1) Dimension X freely selectable

Product range ZLW-1040-UW

Part. No. A Al H E2 l hc E3 R f lt sg ha lz l2
  -0,3     ±0,15     ±0,15 ±0,15   ±0,3
ZLW-1040-UW-100-L (1) 74 100 45 60 209 22,5 87 40 1 52 M6 22 27 20 Theo yêu cầu drylin® ZLW: linear drive units
ZLW-1040-UW-100-R (1) 74 100 45 60 209 22,5 87 40 1 52 M6 22 27 20 Theo yêu cầu drylin® ZLW: linear drive units
Thêm về phần đã lựa chọn:
drylin® ZLW: linear drive units 3D CAD
drylin® ZLW: linear drive units Yêu cầu hàng mẫu miễn phí
drylin® ZLW: linear drive units PDF
drylin® ZLW: linear drive units Yêu cầu báo giá
drylin® ZLW: linear drive units myCatalog

 (1) Dimension X freely selectable

Continue product range ZLW-1040-UW

Part. No. d2 X E AP LP dp n np nw nh T1 T2 d
      ±0,2 -1             ±0,25 ±0,25
ZLW-1040-UW-100-L (1) 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26.5 5
ZLW-1040-UW-100-R (1) 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26.5 5
Thêm về phần đã lựa chọn:
drylin® ZLW: linear drive units 3D CAD
drylin® ZLW: linear drive units Yêu cầu hàng mẫu miễn phí
drylin® ZLW: linear drive units PDF
drylin® ZLW: linear drive units Yêu cầu báo giá
drylin® ZLW: linear drive units myCatalog

  (1) Dimension X freely selectable
