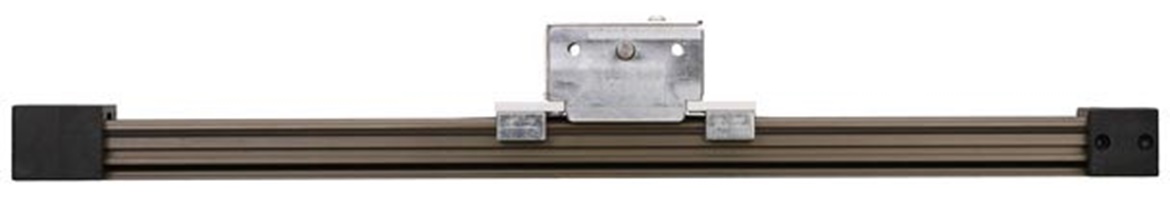

ZAW light weight extension arm drive

Special features

Drive unit firmly mounted, only profile and load are moved

Hard-anodized aluminum axis profile

Absolutely lubricant-free and corrosion resistant

Low weight

High accelerations

Max. axial load: 50 N

Fitting for this articles:

Technical data, drive torque, toothed belt axis design

ZAW cantilever axis

L max.:



Dimensions [mm]

Order no. A
-0,3		 H LG
stroke		 Al
±0,3		 ha
±0,1		 d
h9		 l
+1		 lz Max.
stroke length		 Weight
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
+ 0,14 /
100 mm Hub
ZAW-1040-02-S-150-L 74 91 242 150 74 10 20 75 1000 1,75 Theo yêu cầu drylin® ZAW cantilever axis - ZAW-1040
ZAW-1040-02-S-150-R 74 91 242 150 74 10 20 75 1000 1,75 Theo yêu cầu drylin® ZAW cantilever axis - ZAW-1040
ZAW-1040-02-S-150-L/R 74 91 242 150 74 10 20 75 1000 1,75 Theo yêu cầu drylin® ZAW cantilever axis - ZAW-1040
Thêm về phần đã lựa chọn:
drylin® ZAW cantilever axis - ZAW-1040 3D CAD
drylin® ZAW cantilever axis - ZAW-1040 Yêu cầu hàng mẫu miễn phí
drylin® ZAW cantilever axis - ZAW-1040 PDF
drylin® ZAW cantilever axis - ZAW-1040 Yêu cầu báo giá
drylin® ZAW cantilever axis - ZAW-1040 myCatalog

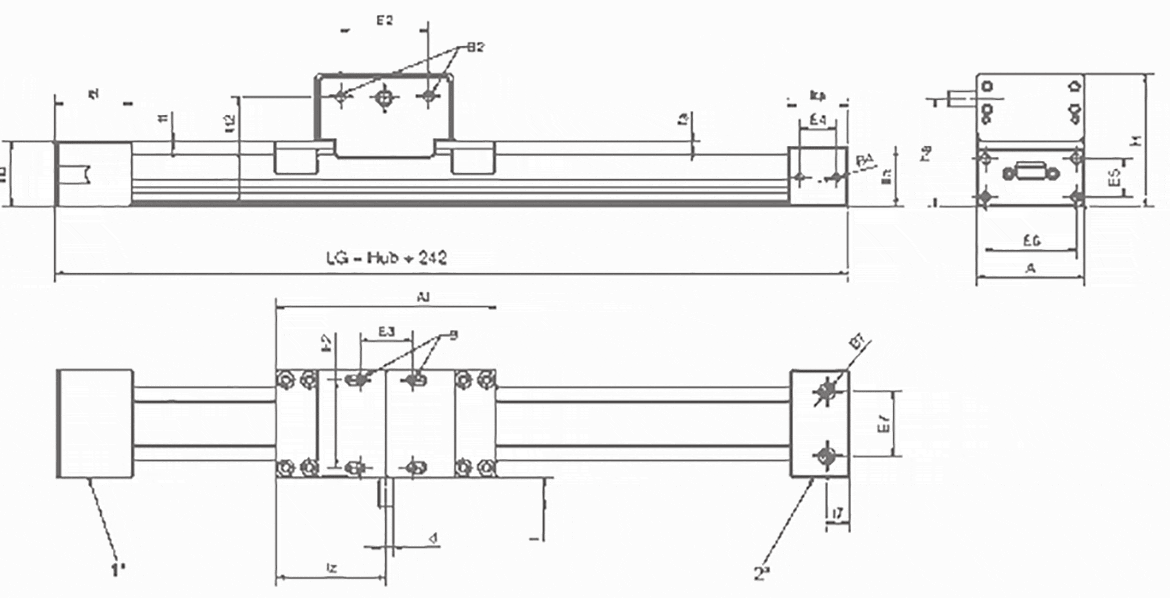

Mounting dimensions [mm]

Order no. E2
±0,15		 E3
±0,15		 B
-0,3		 B2
 htf
stroke		 ltf
±0,3		 ff
±0,1		 fa
h9		 lta
+1		 E4 B4
±0,15		 E5
±0,15		 E6
    [mm]     [mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm]
ZAW-1040-02-S-150-L 60 60 M6 M8 44 52 2 5 40 20 M6 26 62
ZAW-1040-02-S-150-R 60 60 M6 M8 44 52 2 5 40 20 M6 26 62
ZAW-1040-02-S-150-L/R 60 60 M6 M8 44 52 2 5 40 20 M6 26 62
Thêm về phần đã lựa chọn:
drylin® ZAW cantilever axis - ZAW-1040 3D CAD
drylin® ZAW cantilever axis - ZAW-1040 Yêu cầu hàng mẫu miễn phí
drylin® ZAW cantilever axis - ZAW-1040 PDF
drylin® ZAW cantilever axis - ZAW-1040 Yêu cầu báo giá
drylin® ZAW cantilever axis - ZAW-1040 myCatalog
1 = free shaft end support ZTF
2 = connecting shaft end support ZTA

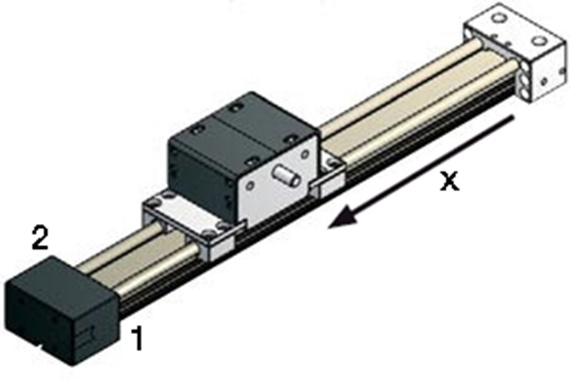

ZAW-1040 Determination of the position of the drive shaft (right or left), in the line of vision x!
1 = Drive shaft line of vision
2 = Drive shaft right
x = Line of vision drive shaft

drylin® ZLW fastening possibilities

Suitable for these parts:
