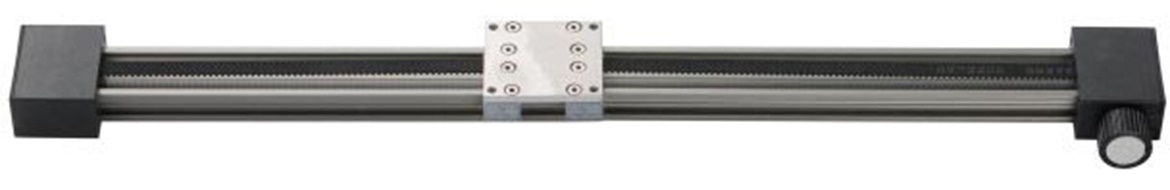

drylin® ZLW - Toothed belt axis

The drylin® ZLW-1040 toothed belt axis is the ideal solution for many positioning tasks. The installation height is only 45mm. The stroke length is variable (maximum 1,000mm). The carriage is available in three sizes. drylin® ZLW-1040 is available in the "Basic 02" and "Standard 02" series.

Also available as entry level model of the econ series.

Fitting for this articles:

drylin® E - tổng quan sản phẩm

Technical data, drive torque, toothed belt axis design

drylin® ZLW - Technical data

drylin® ZLW - Drive torque and load

ZLW - Toothed belt axis

L max.:

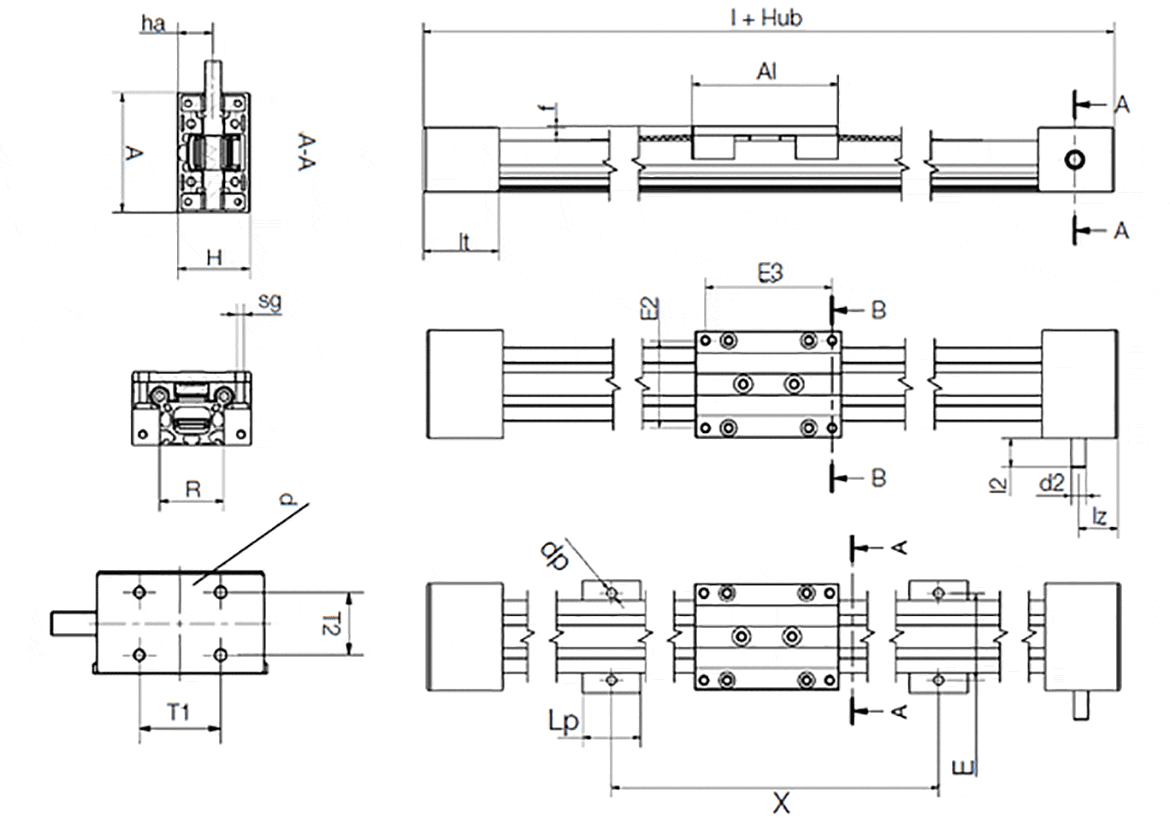

Dimensions [mm]

Order no.	Weight without stroke [kg]	Weight 100 mm stroke [kg]	Max. stroke length [mm]	A -0,3	Al	H	E2 ±0,15	l	hc	E3 ±0,15	R ±0,15	f	Individual price for base stroke 100 mm
ZLW-1040-02-B-100-L/R ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	10.682.767 VND
ZLW-1040-02-E-100-L ⁽¹⁾	0,7	0,14	1000	74	100	45	60	204	22,5	87	40	1	7.624.688 VND
ZLW-1040-02-B-100-R ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	10.071.221 VND
ZLW-1040-02-B-100-L ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	10.071.221 VND
ZLW-1040-02-S-100-L/R ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	19.023.694 VND
ZLW-1040-02-S-100-L ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	18.412.102 VND
ZLW-1040-02-B-150-L ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	10.810.170 VND
ZLW-1040-02-S-100-R ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	18.412.102 VND
ZLW-1040-02-B-150-R ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	10.810.257 VND
ZLW-1040-02-B-150-L/R ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	11.421.762 VND
ZLW-1040-02-S-150-L ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	19.151.138 VND
ZLW-1040-02-S-150-R ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	19.151.138 VND
ZLW-1040-02-S-150-L/R ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	19.762.731 VND
ZLW-1040-02-B-200-L ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	10.912.107 VND
ZLW-1040-02-B-200-R ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	10.912.107 VND
ZLW-1040-02-B-200-L/R ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	11.523.700 VND
ZLW-1040-02-S-200-L ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	19.253.080 VND
ZLW-1040-02-S-200-R ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	19.253.080 VND
ZLW-1040-02-S-200-L/R ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	19.864.668 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

PDF

Yêu cầu báo giá

myCatalog

(1) Dimension d2: 6mm square / with adapter Ø10mm and dimension X freely selectable
(2) Dimension X freely selectable

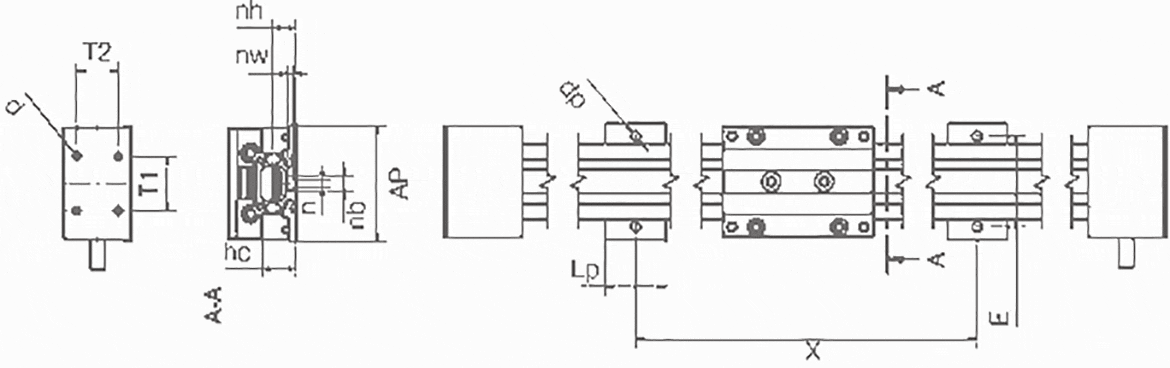

Mounting dimensions [mm]

Order no.	lt ±0,3	sg	ha	lz	l2	d2	X	E ±0,2	AP -l	LP	dp	n	nb	nw	nh	T1	T2	d
ZLW-1040-02-B-100-L/R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-E-100-L ⁽¹⁾	52	M6	22	27	20	10	Neoprene with GF	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-100-R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-100-L ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-100-L/R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-100-L ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-150-L ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-100-R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-150-R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-150-L/R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-150-L ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-150-R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-150-L/R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-200-L ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-200-R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-B-200-L/R ⁽¹⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-200-L ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-200-R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5
ZLW-1040-02-S-200-L/R ⁽²⁾	52	M6	22	27	20	10	-	60	78	40	6,4	5,2	9,5	4,3	15,5	36	26.5	5

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu hàng mẫu miễn phí

PDF

Yêu cầu báo giá

myCatalog

(1) Dimension d2: 6mm square / with adapter Ø10mm and dimension X freely selectable
(2) Dimension X freely selectable

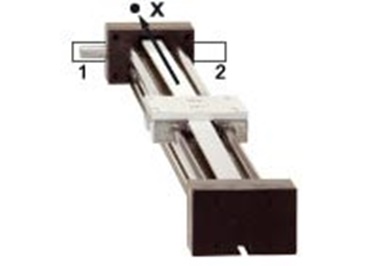

Determination of the position of the drive shaft (right or left), in the line of vision x!
1 = drive shaft left
2 = drive shaft right
x = in the line of vision of drive shaft

ZLW-1040:

Ordering key

ZLW							Toothed belt linear axis drylin® W
	-1040						Size 1040 (Guide shaft diameter 10 mm / Shaft distance 40 mm)
		-02					01 = Plastic plain bearings in deflectioni 02 = Grooved ball bearing in deflection
			-B				B = Basic S = Standard
				-100			Carriage length in mm installation size 1040: Standard 100 mm / additional charge for options: 150 / 200 mm)
					-L		L = drive pin left R = drive pin right L/R = drive pin on both sides
						-XX	Stroke length in mm
