Giải pháp cáp SCARA

Xích dẫn cáp lâu dài trên robot SCARA

igus đã phát triển ống e-rib để dẫn hướng cáp một cách an toàn dưới dạng sóng. Kết hợp với các bộ phận kết nối ở cả hai đầu của ống sóng cũng như các bộ phận quay, giải pháp này lý tưởng cho các ứng dụng SCARA tốc độ cao.

E-rib lấp đầy các khớp nối của ống sóng để ổn định nó sao cho nó chỉ có thể chuyển động theo một hướng. Ống sóng có chiều dài không giá đỡ do các thành phần dẫn hướng bên hông. E-rib được trang bị thêm cho phép nâng cấp các ứng dụng hiện có chỉ trong vài bước. E-rib độc lập với nhà sản xuất ống mềm. Chúng tôi cung cấp giải pháp này ban đầu với chiều rộng là 29mm.

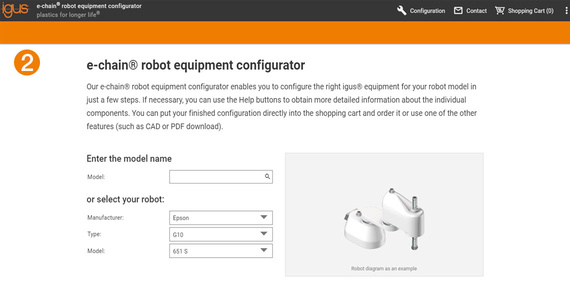

Cấu hình robot SCARA nhanh chóng và dễ dàng

Chọn robot SCARA của bạn bằng cách sử dụng menu thả xuống hoặc tìm kiếm nhanh.

Sau đó đặt điểm cố định của ứng dụng của bạn.

Chúng tôi sẽ gửi cho bạn một bản vẽ kỹ thuật và danh sách các bộ phận mà bạn có thể đặt hàng trực tiếp hoặc bạn có thể yêu cầu báo giá.

Thiết kế ngay

Thực tế tăng cường cho Giải pháp cáp SCARA

Sử dụng các khả năng thực tế tăng cường và chiếu robot EPSON T3 402S SCARA lên địa điểm sản xuất trong tương lai của nó bằng Giải pháp Cáp SCARA hoặc chỉ vào văn phòng để lập kế hoạch thực tế hơn nữa.

Chỉ cần quét mã QR và sử dụng mô hình 3D cũng như mô hình thực tế tăng cường (AR) bằng máy tính bảng hoặc điện thoại thông minh.

Quét mã QR và tự mình thử

Giải thích trong vòng chưa đầy 30 giây

Matthias Meyer trình bày giải pháp cáp Scara

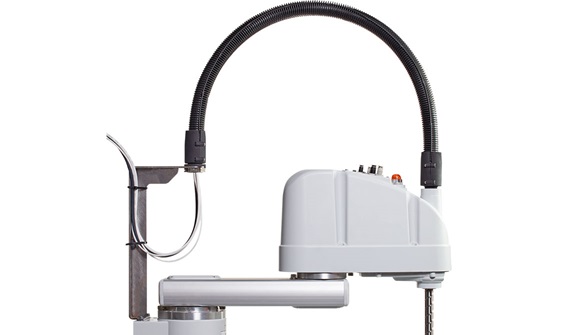

Nguồn cấp cho robot Scara
Có thể thích ứng riêng với các mẫu Scara khác nhau
Bao gồm hệ thống nguồn cấp từ trục 1 đến trục vít me
Chiều rộng hiện tại của giải pháp cáp Scara (bên trong) là 29mm
Chiều rộng danh nghĩa 23mm và 36mm đang được lên kế hoạch
Việc cung cấp phụ tùng được đảm bảo bằng cách đặt hàng các bộ phận riêng lẻ

Cửa hàng về giải pháp cáp Scara

Cải tiến công nghệ

Hệ thống mô-đun, dễ dàng trang bị thêm
Có thể được cung cấp dưới dạng đầu nối
Thiết kế theo yêu cầu để dễ dàng điều chỉnh các loại SCARA khác nhau
Dẫn hướng cáp và ống an toàn

Giảm thiểu chi phí

Dễ dàng bảo trì
Hiệu năng vận hành cao hơn
Tất cả các thành phần được thay thế riêng lẻ
Giảm thời gian ngừng máy

Bằng chứng

Kể từ năm 2016, 50 robot EPSON SCARA đã được hoạt động liên tục tại một nhà sản xuất xe cơ giới của Đức
Từ 20.08.2020 đến 1.03.2021 , hơn 2.500.000 chu kỳ thử nghiệm đã được hoàn thành trong phòng thí nghiệm thử nghiệm igus®

Bền vững

Hãy tái chế e-rib của bạn như
một phần của chương trình tái chế Chainge của igus khi kết thúc vòng đời của nó. Không phân biệt nhà sản xuất. Bạn sẽ nhận được phiếu thưởng cho:

Phía sau giải pháp cáp Scara là gì?

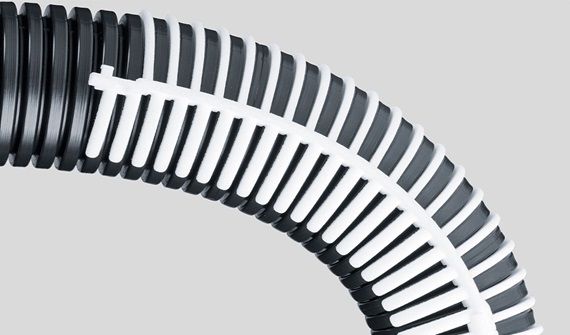

Giảm độ rung lắc của ống xoắn luồn cáp

Gia cố cho hệ thống ống ruột gà luồn cáp. Các e-rib được gắn vào một ống xoắn. Các kích thước mới không phụ thuộc vào nhà sản xuất ống mềm. E-rib giữ ổn định ống sóng để nó chỉ có thể chuyển động theo một hướng. Với các bộ phận dẫn hướng bên ống xoắn luồn cáp không cần giá đỡ trong suốt chiều dài của nó nhờ e-rib.
Ban đầu, chúng tôi cung cấp chiều rộng danh nghĩa 29 cho robot Scara.

Giải pháp cáp Scara trong phòng thí nghiệm thử nghiệm igus

Video này được ghi lại tại phòng thí nghiệm của igus® sẽ cho thấy giải pháp để dẫn cáp dùng trong robot SCARA đã hoạt động như thế nào.
Các đầu của SCARA được gắn vào các vòng bi để đảm bảo kết nối của của ống gân sóng có thể quay không giới hạn. Hệ thống e-rib kết hợp với ống gân sóng sẽ mang lại sự ổn định để ống gân sóng không bị xoắn lại khi chuyển động.

Lắp đặt giải pháp để dẫn hướng và bảo vệ cho cáp của robot SCARA

Trong video này, bạn có thể xem các linh kiện nếu bạn chọn cả ba linh kiện của hệ thống dẫn cáp dành cho robot SCARA. Việc lắp đặt các bộ phận này chỉ mất vài phút và không cần quá nhiều công cụ.

Trong cửa hàng trực tuyến, bạn có thể tìm thấy tất cả các linh kiện và sản phẩm được hiển thị trong video:
Kết nối bằng vít bi
Kết nối bằng đầu cố định (bằng cách vặn hoặc khóa)
Phần kết nối của giải pháp dẫn cáp dành cho robot SCARA

Mua giải pháp dẫn hướng cho cáp của robot SCARA

Ví dụ về cấu trúc của số bộ phận:
SCARA EPSON G6 553s

Giải pháp Cáp SCARA bao gồm ba phần tử phù hợp hoặc được điều chỉnh phù hợp với robot SCARA được đề cập.

1: Phụ kiện đầu di chuyển (thẳng): TR.SCS.29.01.20.94.01.0

2: Phụ kiện đầu di chuyển (góc): TR.SCS.29.01.20.94.02.0

3: Đầu đính kèm cố định: TR.SCS.29.02.40.01.0

4: Ống lượn sóng có gân e: TR.SCS.29.LLLL.0

Giải pháp cáp Scara: phần cuối và ống mềm

Giải pháp cáp SCARA gắn thẳng vào vít bi

Mã sản phẩm 1	Phù hợp với
TR.SCS.29.01.16.48.01.0	Epson T3 series	6.614.432 VND
TR.SCS.29.01.16.97.01.0	Epson LS3 / G3 series	7.235.580 VND
TR.SCS.29.01.20.40.01.0	Epson T6 series	6.906.614 VND
TR.SCS.29.01.20.94.01.0	Epson G6 series	7.684.512 VND
TR.SCS.29.01.25.35.01.0	Epson LS10 / LS20 series	6.755.298 VND
TR.SCS.29.01.25.48.01.0	Epson G10 / G20 series	7.833.738 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu báo giá

myCatalog

Giải pháp cáp SCARA gắn góc vào vít bi

Mã sản phẩm thứ 2	Phù hợp với
TR.SCS.29.01.16.48.02.0	Epson T3 series	8.502.120 VND
TR.SCS.29.01.16.97.02.0	Epson LS3 series	8.843.208 VND
TR.SCS.29.01.20.40.02.0	Epson LS6 / T6 Serie \| ABB IRB 910SC-3/0.45 /0.55 / 0.65 \| Fanuc SR-3iA, SR-6iA	8.874.558 VND
TR.SCS.29.01.20.94.02.0	Epson G6 Serie \| Yaskawa MY650L, SG650 \| KUKA KR6 R500 Z200, KR6 R700 Z200	9.217.318 VND
TR.SCS.29.01.25.35.02.0	Epson LS10 / LS20 Serie \| Fanuc SR-12iA, SR-20iA \| Denso HSR-048A1, 055A1, 065A1	8.721.152 VND
TR.SCS.29.01.25.48.02.0	Epson G10 / G20 series	9.049.700 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu báo giá

myCatalog

Lưu ý: Nên sử dụng biến thể góc cạnh của Giải pháp cáp SCARA kết hợp với đầu cố định trục 2

Kết nối giải pháp cáp SCARA 2 - Đầu chuyển động cố định

Mã Sản phẩm 3	xoay/cố định
TR.SCS.29.02.40.01.0	rotating mount with M40 threads	5.624.608 VND
TR.SCS.29.04.40.01.0	locking with M40 thread	4.134.438 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu báo giá

myCatalog

Giải pháp cáp SCARA + E-Rib

Mã sản phẩm 4	Chiều dài mm
TR.SCS.29.300.0	495	461.054 VND
TR.SCS.29.500.0	495	736.098 VND
TR.SCS.29.1000.0	995	1.373.966 VND
TR.SCS.29.1100.0	1095	1.511.070 VND
TR.SCS.29.1200.0	1195	1.648.592 VND
TR.SCS.29.1300.0	1295	1.785.696 VND
TR.SCS.29.1400.0	1395	1.924.054 VND
TR.SCS.29.1500.0	1495	2.060.740 VND
TR.SCS.29.2000.0	1995	2.747.514 VND
TR.SCS.29.2500.0	2495	3.312.650 VND
TR.SCS.29.3000.0	2995	3.877.368 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu báo giá

myCatalog

Mã sản phẩm, chuyển động cuối

SCARA EPSON G6 553s

Mã sản phẩm, đầu cố định

SCARA EPSON G6 553s

Mã sản phẩm + ống e-rib

SCARA EPSON G6 553s

Các ví dụ ứng dụng

Hỗ trợ ngang

Hỗ trợ thẳng đứng

Câu hỏi và câu trả lời về giải pháp cáp Scara

Những kích thước nào hiện có sẵn?
- đường kính ống bên trong là 29mm

Giải pháp cáp Scara hấp thụ lực như thế nào?
- E-rib mang lại sự ổn định cho ống sóng
- Kết nối cuối ở cả hai đầu của hệ thống

Toàn bộ đều có sẵn như readychain igus?
- Vui lòng liên hệ trực tiếp với chúng tôi qua nút yêu cầu
