Kẹp chainfix gảm sức ép

Bộ giảm sức ép trong xích dẫn cáp với kẹp và bộ xếp chồng

Việc dùng kẹp để làm bộ giảm áp lực cho cáp trong xích dẫn cáp energy chains. đã được chứng minh khá thành công. Kẹp phù họpe để giảm sức ép cho mọi loại xích dẫn cáp dùng giá đỡ KMA và C-rail.

Danh mục sản phẩm và các vật liệu

  • Kẹp thép: kẹp và vít thép sơn đen
  • Kẹp thép không gỉ: kẹp và vít: trống (vật liệu 1.4301)
  • Các yếu tố của máy xếp chồng: bàn trượt dưới và bàn trượt xếp chồng (vật liệu igumid G)
  • Biên dạng C: thép (vật liệu thép mạ kẽm) hoặc thép không gỉ (vật liệu 1.4301) có sẵn
Mua ngay
Cải tiến công nghệ

Cải tiến công nghệ

  • Hấp thụ lực cao gấp 3,5 lần so với kẹp tiêu chuẩn
  • Thép sơn hoặc thép không gỉ
  • Cho hai kích cỡ đường ray C khác nhau
  • Kẹp tiêu chuẩn CFX bình thường và kẹp FXL có đế rộng để tăng khả năng giữ chắc chắn
Giảm thiểu chi phí

Giảm thiểu chi phí

  • Thành phần tiêu chuẩn hiệu quả chi phí
  • Dễ lắp thêm
  • Hiệu quả chi phí nhờ giảm sức ép cho đường kính cáp và ống lớn
  • Tiết kiệm không gian và thời gian lắp đặt
  • Các hệ thống dễ lắp ráp
Bằng chứng

Bằng chứng

Được thử nghiệm trong phòng thí nghiệm igus:
  • A) Kiểm tra độ bền kẹp kéo CFX với bàn trượt xếp chồng
  • B) Thử nghiệm so sánh 3 hệ thống giảm sức ép khác nhau.
Kết luận: kẹp chainfix igus
kéo bền gấp ba lần so với
các sản phẩm thông thường
Bền vững

Bền vững

  • Tái chế xích dẫn cáp của bạn khi kết thúc vòng đời với igus
  • igus hỗ trợ nền kinh tế nhựa tuần hoàn và đang đầu tư vào tái chế hóa chất

Kẹp MỚI

Mã sản phẩm thépMã sản phẩm thép không gỉĐường kính cáp øChiều rộng bên ngoàiChiều cao bên ngoài
CFX46.1*CFX46.1.E*42-46mm51 mm110 mm
CFXL46.1*CFXL46.1.E*42-46mm51 mm110 mm
CFX50.1*CFX50.1.E*42-46mm55 mm115 mm
CFXL50.1*CFXL50.1.E*46-50mm55 mm115 mm
*Có sẵn từ mùa xuân 2020

Chương trình giao hàng

Kẹp chuẩn với cơ sở bình thường

Kẹp CFX, thép

Kẹp riêng lẻ, kẹp đôi, kẹp ba, bao gồm nối tiếp và máng đôi
Đến cửa hàng

Kẹp CFX, thép không ri

Kẹp riêng lẻ, kẹp đôi, bao gồm yên dưới và máng đội.
Đến cửa hàng

Kẹp với cơ sở rộng để gia tăng lực lượng duy trì

Kẹp CFXL, thép

Kẹp riêng lẻ, kẹp đôi, kẹp ba, bao gồm nối tiếp và máng đôi
Đến cửa hàng

Kẹp CFXL, thép không ri

Kẹp riêng lẻ, kẹp đôi, bao gồm yên dưới và máng đội.
Đến cửa hàng

Kẹp multiple

Multi-clamps (steel and stainless steel)

Universal strain relief - compact and modular
Đến cửa hàng

C-profiles

C-profiles chuẩn

Thích hợp cho biên dạng C 92.42.XXX - có thể tích hợp vào KMAs với tùy chọn biên độ C
Đến cửa hàng

C-profiles cho heavy-duty

Thích hợp cho biên dạng C 92.52.XXX, luôn luôn được lắp ráp trước xích dẫn cáp. Không thể tích hợp vào KMA!
Đến cửa hàng

Kẹp Chainfix - lắp đặt an toàn và nhanh hơn

  • Chiều cao lắp đặt thấp hơn đến 15mm so với kẹp thông thường nhờ vào chiều cao vỏ được tối ưu hóa
  • Hấp thụ lực lớn hơn đến 3.5 lần so với kẹp thông thường
  • Dễ dàng đọc mã số linh kiện và đánh dấu giúp việc chọn hướng lắp đặt được chính xác
  • Tiết kiệm không gian và thời gian lắp đặt
  • Cảm thiện đế để dễ dàng khớp với biên độ C

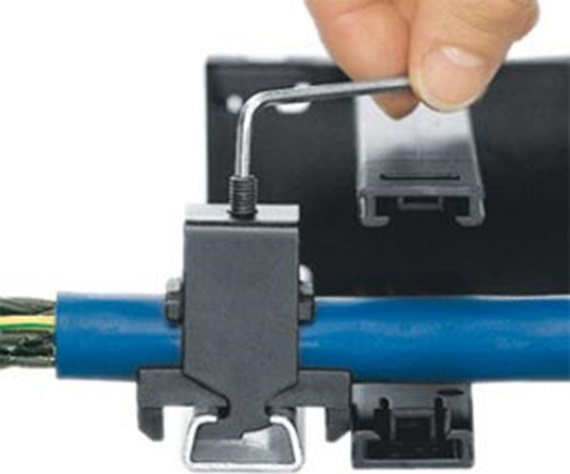

  • Dễ dàng lắp đặt với vít có ren được vặn bằng cờ lê Allen
  • Độ bền cho các ứng dụng động học với các phần tử của thiết bị xếp chồng được cải thiện
  • Các đường gân tích hợp trên các phần tử của thiết bị xếp chồng ngăn không cho cáp bị lỏng do bị giảm áp lực
Video hướng dẫn lắp đặt kẹp CFX trong Xích nhựa cuốn cáp
Video hướng dẫn lắp đặt kẹp CFX

Xin lưu ý:

  • Lý tưởng nhất khi dây cáp được cố định ở cả hai đầu của xích dẫn cáp. Trong mọi trường hợp, chúng cần được gắn vào đầu di chuyển của xích dẫn cáp
  • Sử dụng kẹp chainfix cho biên độ C trong giá đỡ cho dòng 280, 2828, 290, 2928, R770, và R7728 cần một miếng đệm dưới được rút ngắn. Để tìm miếng đệm được rút ngắn, hãy thêm "K" vào mã của bộ phận. Ví dụ: Part No. CFX12.1K
Chainfix làm giảm chiều cao lắp đặt thông qua bộ vít và chiều cao của vỏ bọc

Tổng thể về chiều cao

Nếu xích dẫn cáp trượt trên chính nó trong hành trình dài, Đầu ốc trên bộ giảm áp lực trên đầu cố định cần phải có độ lớn ít nhất 10mm tính từ phía trên của xích dẫn cáp. Vì vậy, nhiều phần tử giảm áp lực ở đây có thể không thích hợp để dùng ở đầu cố định của xích dẫn cáp dài. Kẹp của chúng tôi với đầu vít có ren, được phát triển đặt biệt dành cho chiều cao lắp đặt thấp, có chiều cao lắp đặt thấp hơn kẹp thông thường lên đến 15mm. Phần tử giảm áp lực luôn có thể được sử dụng một cách an toàn cho các xích dẫn cáp không có giá đỡ.
