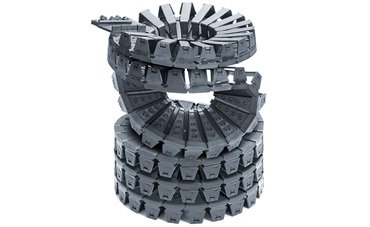

twisterband - chuyển động quay trong một không gian rất nhỏ

Nhỏ gọn, theo kiểu mô-đun, tiết kiệm chi phí vận hành, có thể xoay đến 7000°*

Chuyển động quay trong một không gian rất nhỏ - 20 lần quanh trục của chính nó. Với dây quấn igus rất nhỏ gọn, việc quay có thể đạt được hiệu quả về chi phí với độ hao mòn thấp và bảo trì rất ít, ngay cả trong không gian hạn chế, nhờ đó năng lượng, dữ liệu và phương tiện vẫn có thể được cung cấp một cách đáng tin cậy.
  • 7.000°* và hơn thế nữa, chuyển động quay theo chiều ngang lên đến 3.000° ở vị trí lắp đặt thẳng đứng
  • Tốc độ quay có khả năng lên tới 180°/s
  • Nhỏ gọn, dạng mô-đun và nhẹ
  • Các dải có thể được rút ngắn theo yêu cầu
  • Không gian lắp đặt tối thiểu, vừa khít quanh trục xoay
  • Có thể được sử dụng đáng tin cậy ở nhiều vị trí lắp đặt khác nhau (phương ngang, thẳng đứng, lật ngược)
  • Hiệu quả chi phí
  • Dễ dàng luồn cáp
  • Lý tưởng khi kết hợp với cáp chainflex cho chuyển động quay trong không gian lắp đặt rất hạn chế.
  • Có sẵn năm kích cỡ

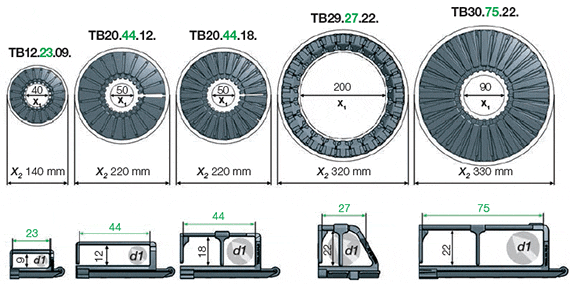

Tổng quan về kích thước

Tổng quan về kích thước twisterband

Tính toán: số lượng dải phụ thuộc vào góc quay

(vui lòng làm tròn số dải)

TB12: XX ≈ Góc quay/360 + 2
  • Ví dụ: XX ≈ 1200°/360 + 2
  • Kết quả: XX ≈ 6 dải
TB20: XX ≈ Góc quay/340 + 2
  • Ví dụ: XX ≈ 1200°/340 + 2
  • Kết quả: XX ≈ 6 dải
TB29: XX ≈ Góc quay/180 + 2
  • Ví dụ: XX ≈ 720°/180 + 2
  • Kết quả: XX ≈ 6 dải
TB30: XX ≈ Góc quay/180 + 2
  • Ví dụ: XX ≈ 1200°/180 + 6
  • Kết quả: XX ≈ 13 dải

    twisterband TB12.23.9.XX.01.0

    Góc quay
    [°]    		Chiều rộng bên trong
    [mm]    		Chiều cao lọt lòng
    [mm]    		Không gian lắp đặt máy bên trong
    X1    		X2
    không gian lắp đặt máy bên ngoài    		R tối thiểu
    [mm]    		R tối đa
    [mm]    		Đường kính cáp tối đa
    d1 tối đa [mm]    		Hệ thống mở
    360 - 72002394014024357Thiết kế "đơn giản"

    Rotation angle [°]:



    twisterband TB20.44.12.XX.01.0

    Góc quay
    [°]    		Chiều rộng bên trong
    [mm]    		Chiều cao lọt lòng
    [mm]    		Không gian lắp đặt máy bên trong
    X1    		X2
    không gian lắp đặt máy bên ngoài    		R tối thiểu
    [mm]    		R tối đa
    [mm]    		Đường kính cáp tối đa
    d1 tối đa [mm]    		Hệ thống mở
    340 - 714044125022034579Thiết kế "đơn giản"

    Rotation angle [°]:



    twisterband TB20.44.18.XX.01.0

    Góc quay
    [°]    		Chiều rộng bên trong
    [mm]    		Chiều cao lọt lòng
    [mm]    		Không gian lắp đặt máy bên trong
    X1    		X2
    không gian lắp đặt máy bên ngoài    		R tối thiểu
    [mm]    		R tối đa
    [mm]    		Đường kính cáp tối đa
    d1 tối đa [mm]    		Hệ thống mở
    340 - 7140441850220345714Khóa

    Rotation angle [°]:



    twisterband TB29.27.22.XX.01.0

    Góc quay
    [°]    		Chiều rộng bên trong
    [mm]    		Chiều cao lọt lòng
    [mm]    		Không gian lắp đặt máy bên trong
    X1    		X2
    không gian lắp đặt máy bên ngoài    		R tối thiểu
    [mm]    		R tối đa
    [mm]    		Đường kính cáp tối đa
    d1 tối đa [mm]    		Hệ thống mở
    340 - 6802722200320698217Khóa

    Rotation angle [°]:



    twisterband TB30.75.22.XX.01.0

    Góc quay
    [°]    		Chiều rộng bên trong
    [mm]    		Chiều cao lọt lòng
    [mm]    		Không gian lắp đặt máy bên trong
    X1    		X2
    không gian lắp đặt máy bên ngoài    		R tối thiểu
    [mm]    		R tối đa
    [mm]    		Đường kính cáp tối đa
    d1 tối đa [mm]    		Hệ thống mở
    180 - 3420752290330447717Khóa

    Rotation angle [°]:



    Các hướng dẫn lắp đặt

    Bạn có thể tìm thấy hướng dẫn cài đặt cho twisterband tại đây.
    Hướng dẫn cài đặt twisterband

    Các ví dụ ứng dụng

    twisterband trong các lĩnh vực công nghiệp rất đa dạng
    Ví dụ về ứng dụng twisterband

    Phòng thí nghiệm

    Hãy xem trong phòng thí nghiệm của chúng tôi về xích dẫn cáp.
    Đến phòng thí nghiệm xích dẫn cáp

    Các thuộc tính đặc biệt của twisterband

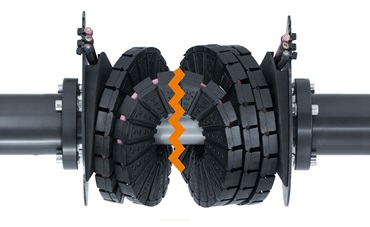

    twisterband Bản lề phim: dễ dàng tiếp cận, luồn cáp và ống mềm nhanh chóng (TB20.44.18, TB30)

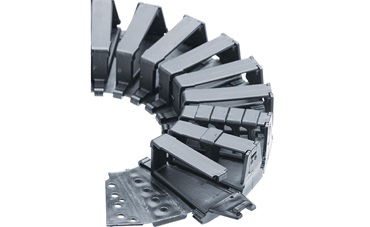

    twisterband Theo quy tắc chung, góc quay tối đa là: 180° cho mỗi bản lề = xoay thêm 360 °

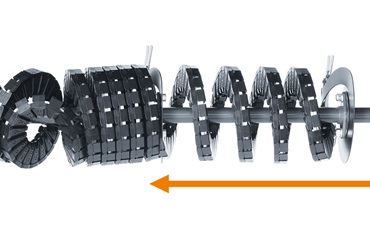

    twisterband Một trục trung tâm phải được lắp đặt để có góc quay định hướng ngang trên 1500°

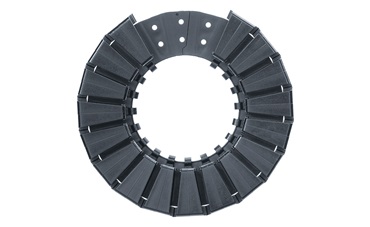

    twisterband igus twisterband: không gian lắp đặt cực kỳ nhỏ, vừa khít với trục quay

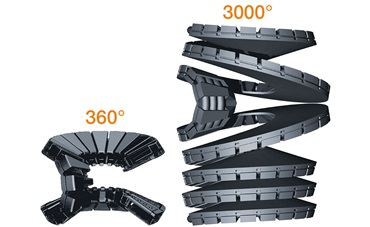

    twisterband Nhỏ gọn, theo kiểu mô-đun và tiết kiệm chi phí vận hành - Ngang: 7000°* và hơn thế nữa, chuyển động quay dọc lên đến 3000° trong không gian nhỏ nhất
    twisterband Có thể được sử dụng ở các vị trí lắp đặt khác nhau: ngang 7000°* và nhiều chuyển động quay hơn trong không gian cực nhỏ. Có thể bù trừ chiều dài hạn chế

    twisterband HD

    • Mạnh hơn nữa
    • Tuổi thọ sản phẩm dài hơn nữa
    • Chuyển động xoay lên đến 7000 độ trong không gian rất nhỏ
    • Tốc độ quay tối đa: 180°/s
    • Để dẫn hướng dây điện, dây cáp quang và dây khí nén trong cùng một hệ thống
    đến twisterband HD
    *Các xích dẫn cáp có chuyển động quay lên đến 3600° luôn có sẵn trong kho và có thể đặt hàng ngay. Từ 3600° trở lên, vui lòng liên hệ với đại diện của igus ở nơi bạn ở.
    Xuất hàng trong vòng 10 - 14 ngày làm việc
    Thời gian giao hàng khi yêu cầu
